ELEKTROLİTİK NUMUNE HAZIRLAMA
Elektrolitik parlatma, bulaşmaya ve deformasyona eğilimli çok yumuşak malzemeleri parlatmanın en iyi yoludur. Karmaşık şekilli nesnelere kolayca uygulanabilir.
Elektro-parlatma veya dağlama için iyi çalışan malzemeler arasında yumuşak östenitik paslanmaz çelikler, alüminyum ve alüminyum alaşımları, bakır ve bakır alaşımları ve diğerleri bulunur.
Elektrolitik parlatma ve dağlama işlemi için geleneksel mekanik hazırlığa kıyasla daha kısa hazırlık süresi gerekir.
Elektro-parlatma için birincil gereklilik, numunenin iletken olmasıdır.
Elektro-parlatma, transmisyon elektron mikroskobu için ince metal numunelerin hazırlanmasında da yaygın olarak uygulanır çünkü elektro-parlatma, genellikle mekanik parlatma kullanıldığında gözlenen yüzey katmanlarında mekanik deformasyona neden olmaz.

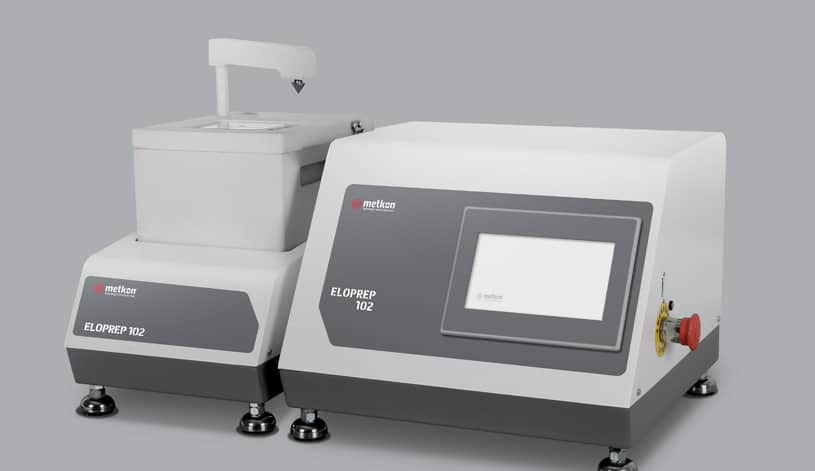

METKON, tam otomatik elektrolitik numune hazırlama için ELOPREP Elektrolitik Parlatma ve Dağlama Ünitesini sunmaktadır. Elektrolitik numune
hazırlama işlemi birkaç adımdan oluşur. Aşağıdaki gibi adım adım elektrolitik numune hazırlama işlemine bakın:
ADIM 1: Elektrolit Hazırlama
Her numune farklı elektrolit türleri gerektirebilir. Numune için uygun elektrolit seçilmelidir. Yaygın elektrolitleri görmek için lütfen ELOPREP’in kullanım kılavuzuna bakın.
ELOPREP’in elektrolit kabını doğru elektrolitle doldurun ve parlatma ünitesinin üzerine yerleştirin. Farklı elektrolitlere ihtiyaç duyan farklı numuneleriniz varsa, ek elektrolit kapları kullanabilirsiniz. Böylece, farklı numune tipleri için elektrolit değiştirmek zorunda kalmazsınız, sadece elektrolit kabını değiştirmeniz gerekir.
ADIM 2: Maskeleri Seçme
Aside dayanıklı maskeler, numunenin parlatma alanını belirlemek için kullanılır. Maskeler üzerinde belirli bir açıklık vardır. Elektrolit, numune yüzeyine bu açıklıktan temas edecek ve böylece sadece bu alan parlatılacaktır. Maskeler 0,5-1-2 ve 5 cm2 açıklık boyutunda mevcuttur. Maske katot üzerine yerleştirilmeli ve numune maske üzerine yerleştirilmelidir.
ADIM 3: Akış Hızının Ayarlanması
Elektrolitin akış hızı operasyondan önce ayarlanmalıdır. Başka bir deyişle, elektrolit herhangi bir türbülans olmadan maskenin üst seviyesine ulaşmalıdır. Aksi takdirde parlatma işlemi düzgün yapılamaz.
Akış hızını ayarlamak için, numune yerleştirmeden Pompa düğmesine basın. Akış hızı yeterli değilse, akış yeterli olana kadar ayarlanan değeri artırın.
ADIM 4: Numunenin Hazırlanması
Elektrolitik hazırlık için numunenin yüzeyi pürüzlü olmamalıdır. Elektrolitik hazırlıktan önce numune 600 grit SiC taşlama kağıdı ile taşlanmalıdır.

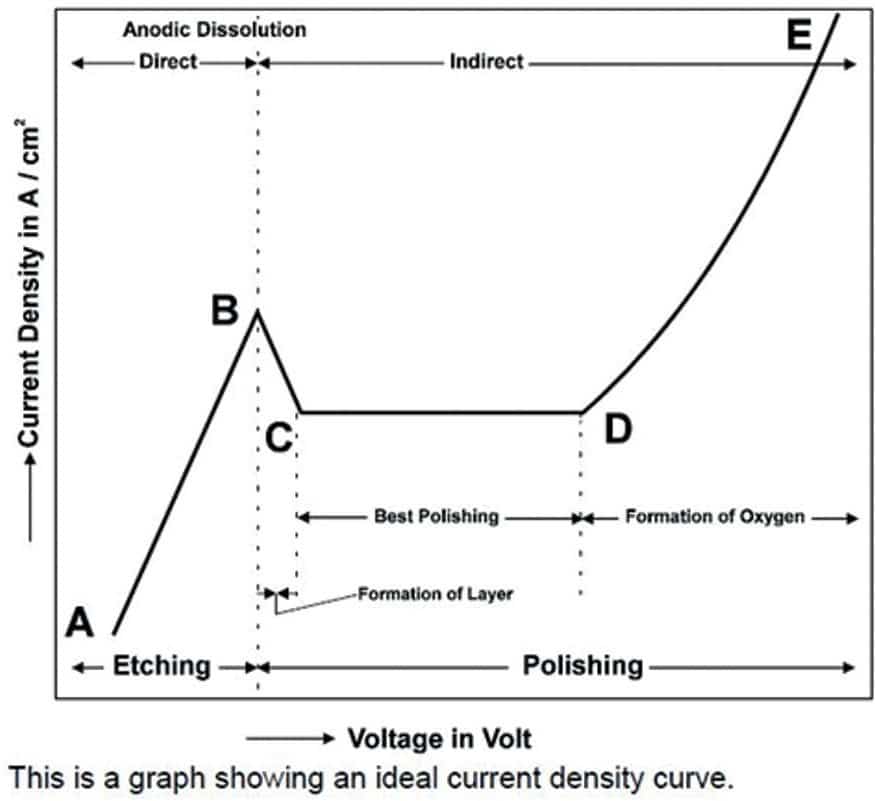

ADIM 5: Doğru Voltajın Belirlenmesi
Gerilim, elektrolitik parlatma için en önemli parametrelerden biridir. ELOPREP, parametrelerin kolay ve kesin olarak belirlenmesi için tarama fonksiyonuna sahiptir. ELOPREP’in tarama fonksiyonu ile doğru parlatma voltajı otomatik olarak tanımlanabilir. Numuneniz için ayarlanacak parlatma voltajı hakkında bilginiz yoksa, tam voltajı belirlemek için tarama işlevini kullanabilirsiniz. Doğru voltaj için zaman alıcı denemeler ve hata testleri yapmak zorunda kalmazsınız.

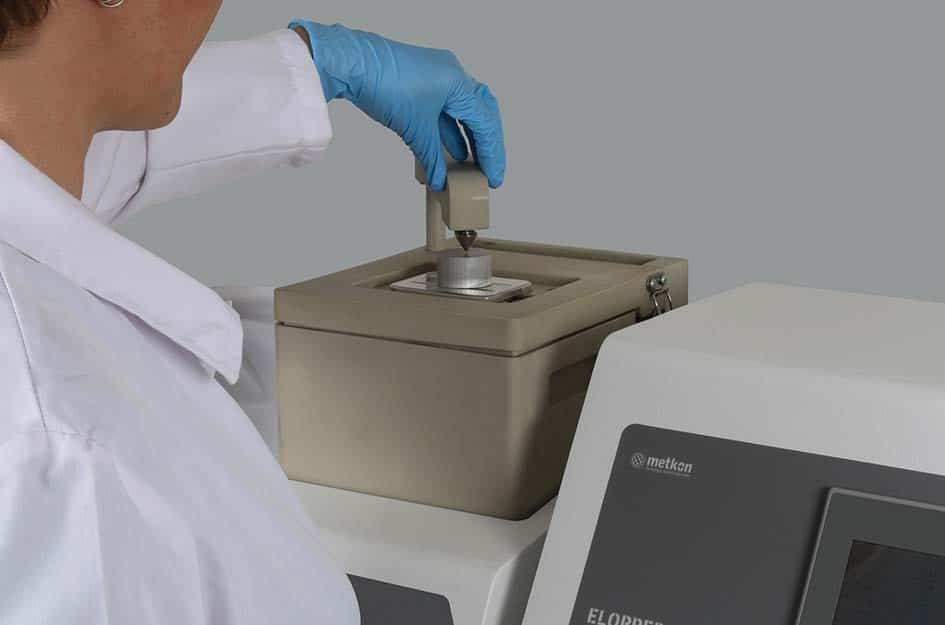

*Örneği maskenin üzerine yerleştirin. Açıklığın tamamen kapalı olduğundan emin olun.
*İyi bir temas sağlamak için anot kolunu numunenin üstüne yerleştirin.
*Tarama menüsüne girin, tarama voltajı ve akış hızı parametrelerini ayarlayın ve
Başlat’a basın.
*Bir süre sonra, numuneniz için ideal parlatma voltajı ekranda
görülecektir.
6. ADIM Elektrolitik Parlatma ve Dağlama
ELOPREP 4 farklı çalışma moduna sahiptir; sadece parlatma, sadece dağlama , parlatma sonrası otomatik dağlama ve harici dağlama .
*Örneği maskenin üzerine yerleştirin. Açıklığın tamamen kapandığından ve kapandığından emin olun.
*İyi bir temas sağlamak için anot kolunu numunenin üstüne yerleştirin.
*Parlatma&Dağlama menüsüne girin. Parametreleri ayarlayın: Voltaj, akış hızı, maske Gpe ve zaman.
Sadece parlatma için:
Sadece parlatma süresini ve parlatma voltajını ayarlayın. Dağlama süresini ve dağlama voltajını ayarlamayın, bunlar sıfır “0” olmalıdır. Başlat düğmesine basın ve işlem otomatik olarak tamamlanacaktır. Parlatma işlemi tamamlandıktan sonra numune yıkanmalıdır.
Parlatılmış yüzey ve mikroyapı aşağıdaki gibi görülebilir:
Sadece dağlama için:
Sadece dağlama süresini ve dağlama gerilimini ayarlayın. Dağlama süresini ve dağlama voltajını ayarlamayın, bunlar sıfır “0” olmalıdır. Başlat düğmesine basın ve işlem otomatik olarak tamamlanacaktır. Numune yıkanmalı ve dağlama işlemi tamamlanmalıdır. Dağlanmış yüzeyin mikroyapısı aşağıdaki gibi görülebilir:
Otomatik dağlama ve parlatma için:
Parlatma voltajını, parlatma süresini, dağlama voltajını ve dağlama süresini ayarlayın. Dağlama süresini ve dağlama gerilimini ayarlamayın. Başlat düğmesine basın. Parlatma işlemi tamamlandıktan sonra dağlama otomatik olarak yapılacaktır. Dağlama işlemi tamamlandıktan sonra numune yıkanmalıdır.

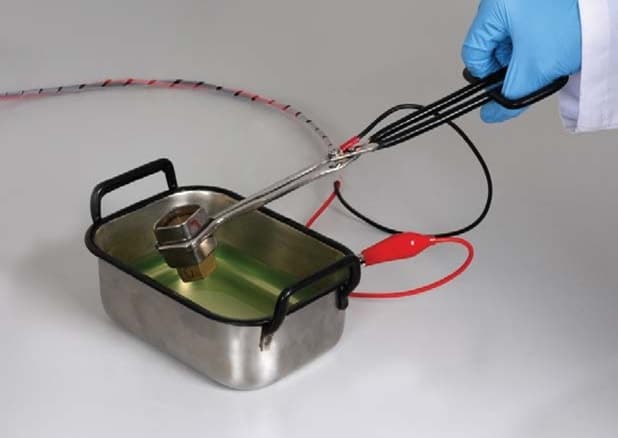

Harici dağlama için:
Parlatma ve dağlama elektrolitleri birbirinden farklıysa, bu
durumda harici dağlama ünitesi kullanılabilir.
*Harici dağlama ünitesini elektrolit ile doldurun.
*Harici dağlama ünitesinin kablolarını kontrol ünitesine bağlayın.
*Harici Dağlama menüsüne girin. Dağlama voltajını ve süresini ayarlayın.
*Örneği makasla tutun.
*Örneği harici dağlama ünitesine daldırın. Numune elektrolit ile temas eder etmez işlem otomatik olarak başlayacaktır.
*Ayarlanan dağlama süresine ulaşıldığında, sesli bir sinyal operatöre işlemin tamamlandığını bildirir. Dağlama işlemi tamamlandıktan sonra numunenizi yıkayın.
