Doğru numune kesme makinesi, mükemmel numuneler ile kullanılamaz numuneler arasındaki farkı belirleyebilir. Laboratuvar uzmanları genellikle yanık izleri, mikro çatlaklar ve deformasyonlarla mücadele ederler. Bu sorunlar analiz sonuçlarını tehlikeye atar ve hem zaman hem de malzeme israfına neden olur.
Metalografik numune hazırlama işleminin başarısı, etkili kesme tekniklerine bağlıdır. Nihai sonuçlar, kesme diskleri, soğutma sıvıları ve kesme parametreleri seçimine büyük ölçüde bağlıdır. Bu, titanyum alaşımları, seramikler veya yüksek sertlikteki çeliklerle çalışıyor olsanız da geçerlidir. Besleme hızı veya soğutma sıvısı akışında yapılan küçük değişiklikler, yüzey kalitesini iyileştirebilir ve termal hasarı önemli ölçüde önleyebilir.
Bu makale, manuel ve otomatik metalografik kesme makineleri arasında seçim yapma konusunda açıklamalar sunar. Belirli malzemeler için ideal aşındırıcı veya elmas kesme disklerini seçme ve soğutma sıvısı seçimini optimize etme konusunda bilgi edineceksiniz. Ayrıca, yaygın kesme sorunlarını giderme, sarf malzemelerinin ömrünü uzatma ve sonraki metalografik analizler için kesilmiş numuneleri mükemmel şekilde hazırlama yöntemlerini de ele alır.
Metalografik Kesme Tekniklerini Anlama
Kaliteli metalografik analiz, doğru numune hazırlama ve kesme teknikleriyle başlar. Laboratuvarlar, farklı malzemeler ve araştırma ihtiyaçlarına hizmet eden iki ana kesme kategorisi kullanır. Seçtiğiniz yöntem, numune kalitesini ve analiz sonuçlarını etkileyecektir.
Abrasiv Kesme ve Hassas Kesit Alma
Abrasiv kesme, çoğu metalografi laboratuvarında en çok tercih edilen yöntemdir ve sünek malzemelerle en iyi sonucu verir. Reçine veya kauçuk-reçine matrisleri içinde bağlanmış silikon karbür veya alümina aşındırıcılar kullandık. Bu malzemeler metalleri, plastikleri ve kompozitleri hızlı bir şekilde keser. Aşındırıcı parçacıklar, kontrollü kırılma ve talaş oluşumu yoluyla malzemeyi kaldıran küçük kesici kenarlar gibi çalışır.
Isı, aşındırıcı kesimde en önemli sorundur. Aşırı ısı, numunenizin mikro yapısını değiştirebilir ve aşağıdakileri neden olabilir:
- Kesik kenarlarda termal hasar
- Analizi etkileyen mikro yapısal değişiklikler
- Daha fazla bıçak aşınması ve daha kısa sarf malzemesi ömrü
Metalografik kesim, mikro yapısal analiz için numunelerin hazırlanmasında ilk ve en kritik adımdır.
Hassas kesit alma, sert veya kırılgan malzemelerle çalışırken daha fazla kontrol sağlar. Bu teknikte ince elmas veya kübik bor nitrür (CBN) bıçaklar kullanılır. Bu bıçaklar, daha az deformasyonla temiz kesimler yapar ve boyut toleranslarını yakından korur. Elmas parçacıkları metal veya reçine bağlarına güvenli bir şekilde gömülüdür ve yüzey altı hasarı çok az olan son derece temiz kesimler sağlar.
Aşağıda bu teknikler arasındaki temel farklar yer almaktadır:
Özellik Aşındırıcı Kesme Hassas Kesim
- Bıçak kalınlığı 0,5-3,0 mm 0,15-0,5 mm
- Malzeme kaldırma Daha yüksek Minimum
- Isı üretimi Orta ila yüksek Düşük
- Yüzey kalitesi Kesim sonrası daha fazla hazırlık gerektirir Neredeyse nihai kalite
- Tipik malzemeler Sfero döküm metaller, polimerler, kompozitler Seramik, mineraller, elektronik bileşenler
Seramik ve Mineraller için Wafer Kesimi Ne Zaman Kullanılmalıdır?
Seramik ve mineraller sert ve kırılgan oldukları için hazırlanması zordur. Hassas wafer kesimi mikro çatlakları azaltır ve yapıyı korur.
Seramik ve mineralleri işlerken aşağıdaki parametreler en önemlidir:
Hız seçimi: Elmas wafering bıçakları 50-5000 rpm arasında çalışır. Seramik ve gelişmiş mineraller gibi daha sert malzemeler daha yüksek hızlara ihtiyaç duyar. Bu, numuneyi çatlatabilecek baskı eklemeden kesme verimliliğini korumaya yardımcı olur.
Yük yönetimi: Yükler 10-1000 gram arasında değişir. Seramiklerin tutarlı bir şekilde kesilmesi için genellikle daha yüksek yükler (500-800 gram) gerekir. Çok kırılgan numuneler, kırılmayı önlemek için daha düşük yükler gerektirebilir.
Elmas konsantrasyonu ve boyutu: Daha fazla aşındırıcı ve daha büyük boyutlar genellikle seramik ve mineralleri daha iyi keser. Daha büyük elmas parçacıkları (100-120 μm) son derece sert malzemelerde mükemmel sonuç verir, ancak yüzeyin altında daha derin hasarlar bırakabilir.
Bıçak seçimi ile ilgili hususlar: Elmas bıçaklar çoğu seramik kesme ihtiyacını karşılar. CBN bıçaklar belirli görevler için daha iyi sonuç verir. CBN 6000 HV sertliğe ulaşır ve elmasın karbon afinitesi nedeniyle kırılabileceği sertleştirilmiş demir içeren malzemeleri ve alaşımları kesmede mükemmeldir.
İyi uygulama, yonga kesiminde mikro çatlamayı önler. Kaplamalı malzemelerin kaplamalı yüzüne kesim yapın, böylece temel malzeme kesimi destekleyecektir. Kırılgan numuneler, tüm gözenekleri ve potansiyel çatlak bölgelerini desteklemek için vakum emdirme ile epoksi reçineye kalıplama edilmelidir.
Besleme hızı kontrolü, kırılgan malzemeler için çok önemlidir. Elle kesim, tutarlı besleme hızlarını imkansız hale getirir ve genellikle çatlaklara neden olur. Ayarlanabilir besleme hızlarına sahip otomatik kesme makineleri, seramik, mineraller ve diğer kırılgan numuneler için çok daha iyi sonuçlar verir.
Doğru kesme yöntemi ve parametre optimizasyonu, gerçek malzeme yapısını ortaya çıkaran numuneler üretir; bu, etkili metalografik analizin temelini oluşturur.
Metalografik Numune Kesiminde Sık Karşılaşılan Sorunlar
Metalografik numune hazırlama, numune kalitesini ve analiz doğruluğunu etkileyebilecek zorluklarla sıklıkla karşılaşır. İyi ekipman ve teknikler tek başına başarıyı garanti etmez. Kesim sırasında hızlı çözüm gerektiren sorunlar yine de ortaya çıkabilir. Bu yaygın sorunları bilmek, zaman ve malzeme tasarrufu sağlar ve güvenilir metalografik sonuçlar verir.
Kırılgan Malzemelerde Mikro Çatlakları Önleme
Mikro çatlaklar, kırılgan malzemelerle çalışırken en sinir bozucu sorunlardan biridir. Bu çatlaklar genellikle numuneleri tamamen yeniden kesmenizi gerektirir. Kötü kesme teknikleri veya malzeme desteğinin olmaması genellikle bu çatlaklara neden olur.
Seramik veya mineraller gibi kırılgan malzemelerde çatlakları önlemenin yolları şunlardır:
- Kaplamalı malzemelerde kesme yönünü ayarlayın. İş parçasının kaplamalı tarafını kesin. Bu, kesme sırasında temel malzemenin yapıyı desteklemesini sağlar.
- Kesmeden önce doğru şekilde kalıplama yapın. Küçük numunelerin sabit kalması için kalıplama gereklidir. Vakum emdirmede kullanılan epoksi reçine mükemmeldir. Tüm gözeneklere ve olası çatlak yerlerine girerek malzemeyi içeriden güçlendirir.
- Otomatik ekipmanla besleme hızını hassas bir şekilde kontrol edin. Manuel kesim, kırılgan malzemelerde sabit bir besleme hızını korumayı neredeyse imkansız hale getirir. Bu da çatlaklara yol açar. Otomatik kesme makineleri, zorlu numuneleri çatlak olmadan kesmek için besleme hızını hassas bir şekilde ayarlamanıza olanak tanır.
Kaplamalı Numunelerde Delaminasyonu Önleme
Kaplamalı malzemelerin hazırlanması, özellikle katmanlar delamine olduğunda veya ayrıldığında zordur. Kaplamalı metaller, boyalı yüzeyler ve çok katmanlı kompozitler bu sorundan muzdarip olma eğilimindedir.
Kesim sırasında kaplamayı korumak için şunları yapabilirsiniz:
İlk olarak numunenin doğru yönlendirilmesi gerekir. Kaplamalı tarafta kesim yapmak, alt tabakanın numuneyi desteklemesini sağlar ve kesim sırasında kaplamanın soyulmasını önler.
Kesimden önce epoksi emprenye etmek de yararlıdır. Bu, katmanlar arasındaki küçük boşlukları doldurur ve kesim sırasında katmanları birbirine bağlar. Epoksi, tüm kaplama yapısı açıklıklarına girer ve delaminasyona uğramayan sağlam bir numune oluşturur.
Küçük numuneler kesilmeden önce kalıplama edilmelidir. Bu, delaminasyon riskini önemli ölçüde azaltır. Kalıplama ortamı, kaplamayı ve alt tabakayı çevreler ve hazırlık sırasında bunları bir arada tutar.
Vickers Sertlik Testi nedir? | Yöntem, Uygulamalar ve Avantajlar
Yanık İzleri ve Aşırı Isınma Sorunlarının Giderilmesi
Termal hasar, kesilen yüzeylerin renginin değişmesi şeklinde kendini gösterir. Daha da kötüsü, farklı derinliklerde malzemenin mikro yapısını değiştirir. Analizden önce bu hasarı gidermek için zaman alıcı zımparalama ve parlatma işlemleri gerekir.
Yanık izleri genellikle aşağıdaki nedenlerle oluşur:
Yanlış kesme diski seçimi, termal hasarın yaygın bir nedenidir. Doğru disk, hazırlığı iyileştirir ve zaman ve kaynak tasarrufu sağlar. Malzeme özelliklerine ve kesim boyutu ihtiyaçlarına göre disk seçin. Alüminyum oksit diskler (yaklaşık 2000 HV) genellikle iyi sonuç verir. Silikon karbür diskler (yaklaşık 2500 HV) demir dışı malzemeler için daha uygundur.
Aşırı besleme hızı, soğutucunun ısıyı dağıtabileceğinden daha hızlı ısı üretir. Otomatik kesme makineleri, manuel kesmeye göre daha fazla kontrol sağlar. Operatörler, ısıya duyarlı malzemeler için hızı azaltabilir.
Yetersiz soğutucu akışı veya yanlış soğutucu türü, ısıyı iyi bir şekilde uzaklaştırmaz. Kesme sırasında soğutucu seviyesini yüksek tutun ve kirli soğutucuyu değiştirin. Aşındırıcı tekerlekler kesim sırasında kırılır ve soğutucuyu daha az etkili hale getiren kalıntılar oluşturur.
Kötü bıçak hazırlığı termal hasara neden olur. Kesimden önce bıçağın çalışma hızına ulaşmasını sağlayın. Optimum sonuçlar için sabit kuvvet uygulayın veya hafif darbeler kullanın.
Uygun numune sıkıştırma, kesim sırasında hareketi önler. Kötü sıkıştırma, bıçağa ve numuneye zarar verme eğilimindedir ve termal sorunlara da yol açar. Kesim sırasında eşit destek sağlamak için mümkün olduğunda numuneleri her iki taraftan sıkıştırın.
Tüm bu sorunlar, önceden biliniyorsa daha kolay çözülebilir. Metalografik teknisyenler, numune kalitesini artırabilir ve hazırlık süresini ve malzemeleri en aza indirebilir.
Doğru Metalografik Kesme Makinesini Seçme
Numune kalitesi, hazırlık süresi ve analitik doğruluk, metalografik kesme makineleri seçiminize büyük ölçüde bağlıdır. Numune hazırlığınızın kalitesi kesme ile başlar ve ekipman seçiminiz sonraki her adımı etkiler. Metallografik laboratuvarınız için kesme makineleri seçerken bilmeniz gerekenlere geçelim.
Manuel ve Otomatik Metalografik Kesme Makinesi
Besleme hızı kontrol hassasiyeti, manuel ve otomatik kesme makineleri arasındaki temel farktır. Manuel kesme makineleri, kesme sırasında sabit basıncı koruyabilen yetenekli operatörlere ihtiyaç duyar. Bu yaklaşım, standart sünek malzeme numuneleri için yeterince iyi sonuç verir, ancak zorlu numunelerde sorunlara neden olan varyasyonlar yaratır.
Manuel kesme makineleri aşağıdaki özelliklere sahiptir:
- Düşük başlangıç maliyetleri
- Basit uygulamalar için kolay kullanım
- Küçük laboratuvarlar için yerden tasarruf sağlayan tasarım
- Operatörün uzmanlığına bağlı olarak farklılık gösteren sonuçlar
Otomatik metalografik kesme makineleri, operatörün becerisinden bağımsız olarak tekrarlanabilir sonuçlar vermek için programlanabilir parametreler kullanır. Bu makineler, kırılgan malzemeler, kompozit laminatlar ve hassas kesim gerektiren numuneler için idealdir.
Özellik Manuel Kesme Makineleri Otomatik Kesme Makineleri
- Besleme hızı tutarlılığı Değişken (operatöre bağlı) Hassas (programlanabilir)
- Kırılgan malzemeler için uygunluk Zayıf Mükemmel
- Operatörler arasında tekrarlanabilirlik Sınırlı Yüksek
- İlk yatırım Daha düşük Daha yüksek
- Zor malzemelerle numune kalitesi Tutarsız Tutarlı
Otomatik makineler ayrıca operatörlerin ve numunelerin korunmasını sağlayan güvenlik özelliklerine sahiptir. Acil durdurma, kilitli güvenlik kapakları ve ideal kesme koşulları sağlayan otomatik soğutma sistemleri mevcuttur.
Otomatik Makinelerde Besleme Hızı Kontrolü
Besleme hızı, kesme tekerleğinin numune üzerinde hareket etme hızıdır ve kesme kalitesini belirleyen en önemli parametredir. Ayarlanabilir veya değişken besleme hızlarına sahip otomatik makineler, manuel makinelere kıyasla olağanüstü avantajlara sahiptir.
İyi bir besleme hızı kontrolü size birçok fayda sağlar:
- Kırılgan malzemelerde mikro çatlakları önler – Sabit, kontrollü besleme basıncı, çatlaklara neden olan ani kuvvet değişikliklerini önler.
- Termal hasarı en aza indirir – Doğru besleme hızları, kesme verimliliği ile ısı oluşumu arasında denge sağlayarak mikro yapıyı korur.
- Sarf malzemelerinin ömrünü uzatır – Malzemeye özel besleme hızları, kesme tekerleklerinin daha uzun süre dayanmasına yardımcı olur.
Mikroişlemci–gelişmiş otomatik kesme makinelerindeki mikroişlemci kontrollü besleme sistemleri, kesme işlemi sırasında programlanan hızları sabit tutar ve direnç değiştiğinde bunu telafi eder. Bu, farklı sertlikteki veya karmaşık şekilli numuneleri keserken özellikle değerlidir.
Gürültü ve Titreşim Azaltma Özellikleri
Düşük kesim kalitesi ve operatörün rahatsızlığı, aşırı gürültü ve titreşimin yaygın sonuçlarıdır. Titreşim, kırılgan malzemelerde mikro çatlaklar oluşturabilir, boyutsal doğruluğu etkileyebilir ve ekipmanın daha hızlı bozulmasına neden olabilir.
Günümüzde metalografik kesme makineleri, bu sorunları en aza indirmek için bir dizi tasarım özelliği kullanmaktadır:
- Ağır element titreşim sönümleyici tabanlar kesme titreşimlerini emer
- Hassas dengeli kesme diskleri çalışma titreşimini azaltır
- Akustik muhafazalar daha sessiz bir laboratuvar ortamı yaratır
- Kauçuk izolasyon kalıplamaları titreşimin çevredeki yüzeylere iletilmesini engeller
Kaliteli metalografik kesme makineleri, kesme tertibatı boyunca sert bir yapıya sahiptir. Bu sağlam yapı, motorları, milleri ve sıkıştırma sistemlerini hassas bir şekilde hizada tutarak titreşimi sadece sonradan sönümlemek yerine kaynağında ortadan kaldırır.
Standart numune malzemesi ve tekrarlanabilir sonuçlara olan ihtiyaç, makine seçimini belirleyecektir. Kırılgan malzemelerle, kaplamalı numunelerle çalışan veya birden fazla operatörden tutarlı sonuçlar elde etmek isteyen laboratuvarlar, gelişmiş besleme kontrolü ve titreşim sönümleme özelliğine sahip otomatik makinelerin daha yüksek ilk maliyetine değdiğini göreceklerdir.

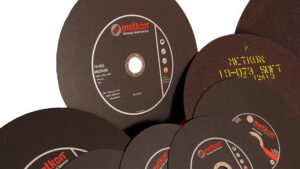

Malzemeniz için En İyi Kesme Diski Seçimi
Kesme diski, makine ve numune arasındaki kritik arayüzü temsil eder. Doğru diskin seçimi, kesme ekipmanının seçimi kadar önemlidir. Disk seçiminiz kesme hızını, numune kalitesini ve hazırlık süresini etkiler. Piyasada çok sayıda seçenek mevcuttur ve temel farklılıkları anlamak, malzemeniz için uygun diski seçmenizi sağlar.
Elmas Kesme Diski ile Abrasiv Disk Karşılaştırması
Aşındırıcı ve elmas kesme diskleri farklı prensiplerle çalışır. Her iki disk türü de farklı malzemeler için belirli avantajlara sahiptir. Bu ayrım, metalografik hazırlık akışınızın tasarımında önemli bir husustur.
Elmas kesme diskleri, metal veya reçine bağlarla birleştirilmiş elmas parçacıkları içerir. Bu diskler, 500-2400 HV’ye sahip malzemelerde en iyi performansı gösterir. Elmas son derece serttir (yaklaşık 8000 HV) ve bu nedenle bu diskler aşağıdakiler için idealdir:
- Sert metaller ve alaşımlar
- Mineral ve seramik
- Elektronik bileşenler
- Kompozit malzemeler
Aşındırıcı kesme diskleri, reçine veya kauçuk bağlarla bir arada tutulan alüminyum oksit veya silikon karbür taneleri içerir. Bu diskler, genellikle 700 HV’den daha yumuşak malzemeleri mükemmel şekilde keser. Aşağıdaki avantajlara sahiptirler:
- Elmas disklerden daha ucuzdur
- Yumuşak ve orta sertlikteki metalleri daha hızlı keser
- Kesme işlemlerinde daha fazla esneklik sağlar
- Daha büyük kesitleri daha iyi işler
Orta dereceli aşındırıcı tekerlekler, 100-500 HV (orta-yumuşak demirli metaller) aralığındaki malzemeler için en uygunudur. Daha yumuşak aşındırıcı tekerlekler, 500-700 HV (sert demirli metaller) aralığındaki malzemeler için uygundur ve ısı oluşumunu ve yüzey deformasyonunu en aza indirir.
Sfero Döküm Metaller için Reçine Bağlantılı Tekerlek
Sfero döküm metallerin kesilmesi bazı özel zorluklar ortaya çıkarır. Bu metaller temiz bir şekilde kırılmak yerine deforme olur ve bu nedenle aşağıdakileri neden olabilir:
- Tekerlek yüklemesi (kesme yüzeyinde malzeme birikmesi)
- Aşırı ısı
- Malzemenin sürüklenmesi veya bulaşması
Reçine bağlı tekerlekler, özel bileşimleri sayesinde bu zorlukların üstesinden gelir. Kesim yaparken, reçine bağ matrisi aşınır ve yeni aşındırıcı parçacıklar ortaya çıkar. Bu kendiliğinden keskinleşme özelliği, tekerleğin kesme kapasitesini tüm ömrü boyunca korur.
Dökme metallerde en iyi sonuçlar şu şekilde elde edilir:
- Malzemeniz için doğru bağ sertliğine sahip tekerlekleri seçerek
- Malzemenin yapışmasını önlemek için yeterli soğutma sıvısı kullanarak
- Tekerleğin kendi kendini bilemesi için orta kesme basıncı uygulayarak
Çoğu demirli metal, alüminyum oksit aşındırıcılar kullanan reçine bağlı tekerleklerle iyi kesilir. Alüminyum ve bakır alaşımları gibi demirli olmayan metaller genellikle silikon karbür aşındırıcılarla daha iyi kesilir.
Aşındırıcı Boyutu ve Disk Sertliği Eşleşmesi
Aşındırıcı parçacık boyutu ve disk sertliği kombinasyonu çok önemlidir, ancak genellikle göz ardı edilir. Malzemenize göre bu özellikler arasında bir denge kurun.
Aşındırıcı boyutu kesme hızını ve yüzey kalitesini belirler:
- Daha büyük parçacıklar (daha kaba diskler) daha hızlı keser, ancak daha pürüzlü yüzeyler oluşturur
- Daha küçük parçacıklar (daha ince diskler) daha yavaş keser, ancak daha pürüzsüz yüzeyler oluşturur
Tekerlek sertliği, bağın aşındırıcı parçacıkları ne kadar sıkı tuttuğunu ifade eder:
- Daha güçlü bağlar parçacıkları daha uzun süre tutar, bu da tekerleğin ömrünü uzatır ancak daha fazla ısı üretir
- Daha yumuşak bağlar parçacıkları daha erken serbest bırakır, bu da kendi kendini bileme etkisi yaratır ancak tekerleğin ömrünü kısaltır
En iyi kesme performansı şunlar tarafından sağlanır:
- Malzeme Türü Önerilen Aşındırıcı Boyutu İdeal Tekerlek Sertliği
- Yumuşak sünek metaller Orta ila kaba Orta ila sert
- Orta sert alaşımlar Orta Orta
- Sert/kırılgan malzemeler İnce ila orta Yumuşak ila orta
Elmas dilimleme bıçakları, mineraller ve seramikler gibi son derece sert malzemeleri keserken farklı şekilde keser. Bu durumlarda aşındırıcı boyutunu ve konsantrasyonunu artırmak kesme verimliliğini artırır. Yaklaşık 6000 HV sertliğe sahip CBN tekerlekler, sertleştirilmiş demir alaşımları ve karbon afinitesi nedeniyle elmasın bozulabileceği malzemeler için mükemmeldir.
Aşındırıcı boyutu ve tekerlek sertliğinin doğru şekilde eşleştirilmesi, minimum ısı hasarı ile malzemenin verimli bir şekilde çıkarılmasını sağlar. Bu, orijinal malzeme yapısını gerçek anlamda temsil eden numuneler oluşturur.
Soğutma Sıvısı Seçimi ve Akış Optimizasyonu
Soğutma sıvısının doğru kullanımı, metalografik kesme işleminizin başarısını veya başarısızlığını belirleyebilir. Doğru soğutma sıvısını seçip kullanmazsanız, mükemmel bir kesme makinesi ve ideal şekilde eşleştirilmiş kesme tekerleklerine rağmen numuneleriniz termal hasara uğrayabilir. Mükemmel bir soğutma sıvısı üç önemli işlevi yerine getirir: sıcaklığı kontrol eder, atıkları giderir ve yağlama sağlar. Bunlar, numune kalitesini ve ekipmanınızın ömrünü doğrudan etkiler.
Su Bazlı Soğutucu Sıvı ve Yağ Bazlı Soğutucu Sıvı
Malzeme özellikleriniz ve kesme gereksinimleriniz, su bazlı veya yağ bazlı soğutucu sıvılar arasında seçim yapmanızı belirleyecektir. Her birinin üstün olduğu uygulamalar vardır.
Su bazlı soğutucu sıvılar ısıyı dağıtmada mükemmeldir ve bu nedenle metalografik kesme uygulamalarının çoğu için idealdir. Bu çözeltiler, performanslarını artıran katkı maddeleri içerir:
Bileşen İşlevi
- Korozyon önleyiciler Yeni kesilmiş yüzeylerin oksidasyonunu önler
- Islatıcılar Yüzey teması ve soğutma verimliliğini artırır
- Biyositler Devridaim sistemlerinde bakteri üremesini önler
- Yağlayıcılar Kesme diski ile numune arasındaki sürtünmeyi azaltır
Su bazlı çözümler daha iyi ısı transferi, daha kolay temizlik ve daha az çevre sorunu sağlar. Otomatik metalografik kesme makinelerinde çoğu demirli ve demirsiz metallerle etkili bir şekilde çalışırlar.
Yağ bazlı soğutucular, belirli malzemeler için ek yağlama gerektiğinde mükemmeldir. Aşağıdakileri keserken en etkili sonuçları verir:
- Magnezyum ve titanyum gibi reaktif metaller
- Su ile kolayca paslanan maddeler
- Fazla oksitlenmemesi gereken numuneler
Yağ bazlı soğutucular daha pahalı olabilir ve özel bertaraf uygulamaları gerektirebilir, ancak aşındırıcı veya zor malzemeleri keserken kesme disklerinizin ömrünü önemli ölçüde uzatabilirler.
Soğutucu Akış Hızı Önerileri
Yetersiz soğutucu akışı, metalografik kesim sırasında meydana gelen termal hasarın başlıca nedenlerinden biridir. Soğutucu, ısıyı yönetmek için yeterli hacimde kesme arayüzüne akmalıdır.
Otomatik metalografik kesme makinelerinde şunları hedeflemelisiniz:
- Yumuşak ila orta sertlikteki malzemeler (75-500 HV): Dakikada 2-4 litre akış hızını koruyun. Bu, ince numunelere çok fazla baskı uygulamadan yeterli kapsama sağlar.
- Sert malzemeler (500+ HV): Daha sert malzemelerde ek kesme ısısını yönetmek için itme akış hızlarını dakikada 4-6 litreye çıkarın.
Besleme hızınız, ihtiyaç duyacağınız soğutma sıvısı miktarını etkiler – daha sert kesimler daha fazla ısı üretir ve ek soğutma sıvısı gerektirir. İdeal akış, soğutma sıvısı ve talaşların her yere sıçramadan kesme alanından temiz bir şekilde çıkmasını sağlamalıdır.
Soğutucuyu nasıl uyguladığınız, ne kadar uyguladığınız kadar önemlidir. Soğutucu akışını, numune ile kesme diskinin kesiştiği alana, mümkünse her iki taraftan da doğrudan yönlendirin. Bu, ısının çoğunun oluştuğu yeri soğutur.
Soğutucu Sıcaklığının Kesme Performansına Etkisi
Soğutucu sıcaklığı, kesme verimliliğine büyük katkı sağlar, ancak bu, çoğu laboratuvarın göz ardı ettiği bir alandır. Sıcak soğutma sıvısı, soğuk soğutma sıvısının ısı emici özelliğine sahip değildir.
Devridaim sistemlerinde soğutma sıvısı sıcaklığını izlemeniz gerekir. Sıcaklık 30°C (86°F) aşıldığında sorunlar başlar. 40°C (104°F) veya daha yüksek sıcaklıklarda, soğutma sıvısı etkinliğini kaybeder ve bu da aşağıdaki sonuçlara yol açabilir:
- Numunelerde daha fazla termal hasar
- Kesme diskinin daha hızlı aşınması
- Daha az verimli kesme
- Isıya duyarlı malzemelerin mikro yapısında olası değişiklikler
Soğutma sıvınız 18-25°C (64-77°F) arasında en iyi performansı gösterir. Çok fazla kesme işlemi yapıyorsanız, ortam sıcaklığından veya kesme işleminin süresinden bağımsız olarak sabit sıcaklıkları korumak için soğutma sıvısı soğutucularına yatırım yapmayı düşünün.
Soğutma sıvınızı temiz tutmak çok önemlidir. Kirli soğutma sıvısı yeterince verimli soğutma yapmaz ve ekipmanınıza zarar verebilir, bu nedenle gerektiğinde değiştirin. Kesmeye başlamadan önce soğutma sıvısı seviyenizi kontrol edin, böylece tüm iş için yeterli miktarda olduğundan emin olun.
Malzemeye Özgü Kesme Yönergeleri
Farklı malzemeler, metalografik kesimde kendine özgü zorluklar içerir. En iyi sonuçları elde etmek için malzemeye özgü parametre değişiklikleri yapmanız yeterlidir. Bu malzemeye özgü teknikleri doğru bir şekilde uyguladığınızda, hazırlık artefaktları olmadan orijinal mikro yapıyı doğru bir şekilde yansıtan bir numune elde edersiniz.
Titanyum Alaşımları için Kesme Parametrelerini Optimize Etme
Titanyum alaşımları, düşük ısı iletkenliği ve kimyasal reaktiviteleri nedeniyle metalografik kesim sırasında özel dikkat gerektirir. Titanyum numuneleri keserken kesme arayüzünde ısı daha hızlı birikir. Bu, termal hasara ve mikro yapının değişmesine neden olabilir.
Titanyum alaşımlarını keserken en iyi sonuçları elde etmek için:
- Besleme hızı: Isıyı en aza indirmek için daha düşük besleme hızları (normal metallere göre yaklaşık %30-40 daha düşük) kullanın.
- Tekerlek seçimi: Isı dağılımı daha iyi olan yüksek konsantrasyonlu elmas tekerlekler veya titanyum özel kesme diskleri kullanın.
- Kesme yönü: Mümkün olduğunca titanyum plakalarda veya levhalarda haddeleme yönüne enine kesim yapın.
Titanyum keserken çapaklar yaygındır ve yanlış mikro yapı özellikleri oluşturur. Tek noktalı sıkıştırma yerine, kesimin her iki tarafına kelepçelerle numuneyi sıkıştırarak bunu önleyebilirsiniz. Bu tür çift destek yöntemi, kesime eşit basınç uygular.
Paslanmaz Çelik Kesim için En İyi Soğutucu
Paslanmaz çeliğin zayıf ısı iletkenliği, kesim sırasında ısı dağılımını zorlaştırır. Isı hasarını ve korozyon sorunlarını önlemek için doğru soğutucunun seçimi çok önemlidir.
İlk olarak, kesme arayüzüne bol miktarda soğutucu yönlendirilir. Korozyon önleyiciler içeren su bazlı soğutucular, paslanmaz çelik numuneler için en iyisidir. Özel formülasyonlar, aşağıdakileri elde etmek için mükemmel bir yoldur:
- Standart sudan daha iyi ısı giderimi
- Yeni kesilmiş yüzeylerde ani korozyonun önlenmesi
- Kesme disklerinin ömrünü uzatan iyileştirilmiş yağlama
Paslanmaz çelik, sıradan çeliklere göre daha fazla soğutma sıvısı gerektirir; otomatik kesme makinelerinde genellikle dakikada 4-6 litre. Soğutma sıvısı sıcaklığı 30°C’nin üzerinde olduğunda etkinliği azaldığından, sıcaklığı izleyin.
Yüksek Sertlikteki Çeliklerin Düşük Deformasyonlu Kesilmesi
Yüksek sertlikteki çelikler (65 HRC üzeri) deforme olmadan kesilmesi zordur. Bu malzemeler, doğru kesilmediğinde mikro çatlaklar, yüzey sertleşmesi veya yumuşak noktalar oluşma eğilimindedir.
Deformasyonu en aza indirmek için:
- Kesme diski seçimi: Kübik bor nitrür (CBN) diskler, sertleştirilmiş demirli metaller için geleneksel aşındırıcılar daha etkilidir. CBN kesme diskleri, yaklaşık 6000 HV sertlikleri sayesinde aşırı ısı üretmeden etkili olmaya devam eder.
- Otomatik kesme makineleri, kontrollü besleme özelliği sayesinde manuel makinelere göre daha iyi sonuçlar verir. Kesim boyunca tutarlı ve kontrollü basınç uygulamanın nasıl yapılacağını bilmek, deformasyon risklerini azaltır.
- Destek hususları: Kesimden önce küçük, yüksek sertlikteki numunelerin kalıplama işlemi, gerekli stabiliteyi sağlar. Epoksi reçine, potansiyel çatlak bölgelerini emprenye etmek için vakum emprenye işleminde de kullanılabilir.
Besleme kontrolü en kritik husustur. Yüksek sertlikteki çelikler daha yavaş ve daha kontrollü kesim gerektirir. Otomatik metalografik kesme makineleri, bunu yapmak için en uygun olan özel kesme teknikleri ve değişken besleme hızları içerir. Tutarsız veya çok hızlı kesme, bu kırılgan malzemelerde mikro çatlaklar oluşturacaktır.
Her malzeme türünde zorluklar vardır. Uygun parametre ayarları, soğutucu seçimi ve kesme tekniği değişiklikleri ile orijinal malzeme yapısını doğru bir şekilde yansıtan metalografik numuneler üretebilirsiniz.
Kesme Sonrası Numune İşleme ve Hazırlama
İyi bir kesme işlemi, kesme işlemi kadar numunenin işlenmesini de içerir. Nihai metalografik incelemeniz, kesme işleminden sonraki bu adımlarda yaptıklarınız kadar iyidir.
Kesim Sonrası Numunelerin Temizlenmesi
Kesim sonrası numuneniz, kesim kalıntılarını gidermek ve yeni açığa çıkan yüzeyleri kirlenmeden korumak için mümkün olan en kısa sürede temizlenmelidir. Numuneyi akan su altında durulayarak gevşek parçacıkları temizleyin. Karmaşık özelliklere veya gözenekli yüzeylere sahip numuneler, uygun bir temizleme solüsyonu ile ultrasonik banyoda en iyi sonucu verir.
Günlük temizlikte şu hususlara dikkat edin:
- Yumuşak malzemeler, aşındırıcı parçacık kalıntılarını hapsedebilir
- Soğutucu film kalıntıları, kalıplama yapışmasını etkileyebilir
- Reaktif metaller, sulu temizleyicilerle ani korozyon oluşturabilir
Bir sonraki adımlara geçmeden önce numunelerinizin tamamen kuru olması gerekir. Bunu sağlamak için basınçlı hava veya tüy bırakmayan mendiller kullanın.
Kesim Sonrası Numune Kalıplama ile İlgili Hususlar
Kalıplama, numunelerin kullanımını kolaylaştırmanın ötesinde, hazırlık sırasında önemli bir yapısal destek sağlar. Küçük numuneler, özellikle kırılgan malzemeler veya çok katmanlı numuneler monte edilmelidir.
Vakum emdirme yoluyla epoksi reçine, diğer kalıplama yöntemlerinden daha üstündür. Numunenin tüm gözeneklerine, çatlaklarına ve boşluklarına girerek tam bir yapısal güçlendirme sağlar. Ayrıca, kalıplama kalitesini bozan hava kabarcıklarını da ortadan kaldırır.
Kaplanmış veya katmanlı numuneler, kalıplamada yukarı bakacak şekilde yerleştirilmelidir. Bu, kesme sırasında olduğu gibi aynı destek ilkesini sürdürür; temel malzeme, zımparalama ve parlatma boyunca yapısal mukavemet sağlamaya devam eder.
Zımparalama ve Parlatma Öncesi Yüzey İşlemi
Kesilen yüzeyin işlenmesi, hazırlık verimliliğinde önemli bir rol oynar. Kötü kesimler, düz bir başlangıç noktasına ulaşmak için çok fazla zımparalama gerektirirken, iyi kesimler minimum çaba gerektirebilir.
En son teknoloji kesme parametreleri, yine de bu tipik yüzey sorunlarını aramanızı gerektirir:
- Kesik kenarlardan yayılan mikro çatlaklar
- Sünek malzemelerde parlama veya lekelenme
- İnce taşlama öncesinde düzleştirilmesi gereken düz olmayan yüzeyler
Çoğu metalografik numune, mükemmel kesim yapılmış olsa bile gerçek mikro yapısını gösterebilmek için adım adım zımparalanmalı ve parlatılmalıdır. Ancak, iyi desteklenen ve daha az kesim artefaktı içeren temiz bir başlangıç numunesi, hazırlıkta zaman tasarrufu sağlar ve tutarlı, tekrarlanabilir sonuçlar verir.
Ekipman ve Sarf Malzemelerinin Ömrünü Uzatma
Metalografik ekipmanınızın ömrünü uzatarak işletme giderlerini en aza indirebilir ve kesme kalitesinin tekrarlanabilirliğini sağlayabilirsiniz. Laboratuvarlar, ekipmanı uygun şekilde bakım yaparak numune kalitesinden ödün vermeden tasarruf edebilir.
Kesme Diski Düzeltme Teknikleri
Kesme diskleri, kesme yüzeyleri camlaşmaya veya malzeme ile dolmaya başladıkça verimliliklerini kaybederler. Uygun düzeltme, bu yüzeyleri eski haline getirebilir ve disk ömrünü %20-30 oranında artırabilir.
Optimum disk performansı elde etmek için aşağıdaki adımları izleyin:
- Temas etmeden önce bıçakların tam çalışma hızına ulaşmasını sağlayın
- Keskin bir şekilde kesmek yerine sabit basınç veya hafif titreşimli hareket uygulayın
- Kesme işlemi etkisiz hale geldiğinde yeni aşındırıcıyı ortaya çıkarmak için hafif bileme uygulayın
Elmas diskler, alüminyum oksit bileme çubukları kullanılarak periyodik olarak hafif bileme gerektirir.
Kesim Başına Sarf Malzemesi Maliyetinin Optimizasyonu
Sarf malzemesi seçimi ve çalışma koşullarının doğru kombinasyonu, kesim başına maliyeti en aza indirir. Aşındırıcı diskler kesme sırasında aşınır ve kalıntı oluşturur. Performanslarını etkileyen birkaç faktör vardır:
Tekerleğiniz malzemenize tam olarak uymalıdır. Alüminyum oksit tekerlekler (~2000 HV) genel kullanım için uygundur. Silikon karbür tekerlekler (~2500 HV) demir içermeyen malzemelerde en iyi sonucu verir. Elmas tekerlekler (~8000 HV) seramik ve minerallerde daha iyi çalışır. CBN tekerlekler (~6000 HV) genellikle sertleştirilmiş demir içeren malzemeleri daha etkili keser.
Besleme hızı, sarf malzemelerinin ömrünü belirleyen önemli bir faktördür. Değişken besleme hızına sahip otomatik kesme makineleri, sabit kesme basıncı sağladıkları için manuel makinelere göre daha tasarrufludur.
Laboratuvar Kullanımı için Çevre Dostu Kesme Sıvıları
Günümüzde laboratuvarlar, performanstan ödün vermeden yeşil kimyaya odaklanmaktadır. Günümüzde kesme sıvıları, biyolojik olarak parçalanabilir katkı maddeleri ve daha düşük uçucu organik bileşikler içermektedir.
Devridaim sistemlerindeki özel katkı maddeleri, soğutma verimliliğini ve sıvının ömrünü uzatır. Soğutma sıvısı seviyesini düzenli olarak kontrol edin ve kirli sıvıları değiştirin. Soğutma performansını düşüren birikintileri önlemek için devridaim sistemleri düzenli olarak temizlenmelidir.
Metallografik uygulamalar için çevre dostu soğutucular seçerken aşağıdaki özellikleri arayın:
- Tekerlek aşınmasını azaltmak için daha iyi yağlama
- İyi ısı transferi özellikleri
- Çevreye etkisi düşük biyolojik olarak parçalanabilir malzemeler
- Devridaim sistemlerinde bakteri üremesinin azalması
Bu prosedürler, metallografi laboratuvarlarının numune kalitesinden ödün vermeden ekipman ömrünü uzatmasını, maliyetleri azaltmasını ve çevreyi korumasına olanak tanır.
Bu adım adım kılavuz, metalografik kesimin numune kalitesini ve analitik bütünlüğü nasıl etkilediğini ele almaktadır. Doğru numune hazırlığı, doğru kesme yöntemleri, ekipman seçimi ve optimize edilmiş koşullarla başlar.
Sonuçlarınız, aşındırıcı kesim ve hassas kesit alma arasında yapacağınız seçime büyük ölçüde bağlıdır. Aşındırıcı yöntemler, sünek malzemeler için en uygun yöntemlerdir. Hassas kesit alma, kırılgan numuneler için daha iyi kontrol sağlar. Herhangi bir kesme işlemi yapmadan önce malzeme özelliklerini bilmeniz gerekir.
Doğru enstrümantasyon, numune hazırlığında tek başına büyük bir fark yaratabilir. Otomatik kesme makineleri, programlanabilir parametreler ve tekrarlanabilir besleme hızları sunar. Manuel seçenekler, özellikle seramik veya katmanlı kompozitler gibi zor malzemelerle çalışıyorsanız, bu özelliklerle rekabet edemez.
Malzeme özelliklerine göre doğru kesme diskleri kullanıldığında, hazırlık işlemi iyileşir ve disklerin ömrü uzar. Elmas diskler, 700 HV’nin üzerindeki daha sert malzemelerde iyi performans gösterir. Reçine bağlı aşındırıcı diskler, daha yumuşak, sünek metaller için daha uygundur.
Soğutma sıvısı kontrolü önemlidir, ancak genellikle göz ardı edilir. Soğutma sıvısının türü, akışı ve sıcaklığı, analizinizi bozan ısı hasarını önler. Su bazlı soğutma sıvıları çoğu uygulama için uygundur. Yağ bazlı tipler reaktif metaller için daha uygundur.
Her malzeme özel bir işlemden geçirilir. Titanyum, ısıyı iyi iletmediği için daha yavaş besleme gerektirir. Paslanmaz çelik, korozyon önleyiciler içeren bol miktarda soğutma sıvısı gerektirir. Çok sert çelikler, mikro çatlakları ve bozulmayı önlemek için kontrollü ve hassas kesim gerektirir.
Kesimden sonra iyi temizlik, kalıplama ve yüzey hazırlığı, daha ileri metalografik işlemlerin temelini oluşturur. Bunlar, numunelerinizin yapaylık olmadan gerçek malzeme özelliklerini göstermesini sağlar. Uygun teknikler ve düzenli bakım, ekipmanınızın daha uzun ömürlü olmasını ve işletim maliyetlerinin daha düşük olmasını sağlar. Elmas kesme disklerinin bileme, parametrelerin optimize edilmesi ve doğru soğutucunun seçilmesi, laboratuvar işlemlerinin iyileştirilmesini sağlar. Metalografik kesme basit görünebilir, ancak belirttiğimiz gibi, tüm farkı yaratan bu teknik detaylardır. Numuneleriniz ya hasar görecek ya da gerçek malzeme özelliklerini ortaya çıkaracaktır. Bu yöntemleri ustaca kullanmak zaman kazandırır, malzeme israfını azaltır ve her seferinde tutarlı sonuçlar sağlar.
