Metalografi Nedir? Tanım, Teknikler ve Endüstriyel Uygulamalar
Metalografi Nedir? Tanım, Teknikler ve Endüstriyel Uygulamalar

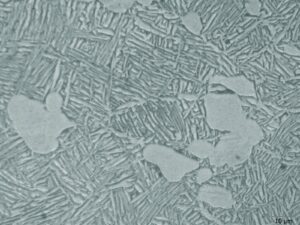

Metalografi, metal ve metal alaşımlarının mikro yapısını inceleyen bir bilim ve sanattır. Metalografinin tarihi, insanların ateş kullanarak metali şekillendirme yöntemini keşfettikleri MÖ 7000 yılına kadar uzanır. Erken dönemlerdeki bu özel disiplin, malzemelerin iç yapılarını ortaya çıkaran ve inceleyen önemli bir disiplin haline gelmiştir.
Metalografik numune hazırlama, bir dizi teknikten oluşur. Bu teknikler, kesme ve monte etme işlemlerinden taşlama, parlatma ve aşındırma işlemlerine kadar uzanır. Uygun numune hazırlama adımları, doğru mikro yapısal karakterizasyon ile sonuçlanır. Bu, belgeleme ve kesit almadan mikroskobik inceleme ve sertlik testine kadar uzanır. Metalografi, malzeme bileşimi, işleme ve performans arasında köprü görevi görür. Deneyimli bir teknisyen, yalnızca metalografik yöntemleri kullanarak alaşımları belirleyebilir ve hatta malzeme özelliklerini tahmin edebilir.
İlginizi Çekebilir: Vickers Sertlik Testi (Ölçüm) Yöntemi Nedir? | Yöntem, Uygulamalar ve Avantajlar
Yeni yazımızda, temel tanımlardan sofistike analitik tekniklere kadar metalografide yer alan her şeyi kapsamaktadır. Yapıları 50-000 kat büyüten optik mikroskopi ve 500.000 kata kadar büyütme sağlayan taramalı elektron mikroskobu da buna dahildir. Ayrıca, metalografik analizin, özellikle kalıp döküm ve döküm parçalar için kalite kontrol önlemleriniz varsa, her büyüklükteki endüstride metallerin güvenilirliğini ve ömrünü nasıl artırdığını ele almaktadır.
Metalografi Nedir? Tanım ve Kapsam
Metalografi, malzeme biliminin tam merkezinde yer alır. Mühendis ve bilim insanlarına, metallerin görünmeyen dünyasını incelemek ve gerçek kullanımda nasıl performans gösterdiklerini belirlemek için etkili bir araç sağlar.
Malzeme biliminde metalografi nedir?
Metalografi, metalik malzemelerin mikro yapısal ve yapısal özelliklerini nicel ve nitel analizlerle inceler. Bu uzmanlık dalı, metallerin kimyasal ve atomik yapısının yanı sıra uzayda taneciklerin, bileşenlerin, kapanımların ve fazların dağılımını araştırır.
Uzmanlar, metalografik analiz kullanarak çıplak gözle görülemeyen karmaşık kristal yapıları görebilirler. Bu yoğun teknik, mühendislerin şunları yapmasını sağlar:
- Kusurları daha hızlı bulmak ve neden oluştuklarını öğrenmek
- Deformasyon modellerini ve parçacık sınırlarını incelemek
- Metaller arası fazları ve gözeneklilik seviyelerini incelemek
- Ayırma, kirlenme ve kristal yapıları incelemek
Metal bileşenler, modern endüstrinin kritik bir bileşenidir. İster otomobil bileşenleri ister havacılık bileşenleri olsun, kaliteli metalografik analiz, ürün geliştirme ve kalite kontrolünün merkezinde yer alır.
Metalografi ve malzeme bilimi arasındaki fark
Bu kelimeler genellikle insanlar tarafından birbirinin yerine kullanılır, ancak aralarında temel farklar vardır. Metalografi metaller ve metal alaşımları ile ilgilenirken, malzeme bilimi daha geniş bir malzeme kategorisi ile ilgilenir.
Metalografi, malzeme biliminin özel bir dalıdır. Seramik, polimer ve kompozitler gibi yeni malzemeler endüstride ön plana çıkmaya başladıkça, bu disiplin tarihsel köklerinden uzaklaşarak genişlemiştir. Daha sonra, daha kapsamlı terimler kullanılmaya başlanmıştır:
| Alan (Field) | Odak (Focus) | Örnek Malzemeler (Example Materials) |
|---|---|---|
| Metalografi | Metaller ve alaşımlar | Çelik, alüminyum, titanyum |
| Seramografi | Seramik malzemeler | Silisyum karbür, alümina |
| Plastografi | Polimerik malzemeler | Termoplastikler, termosetler |
| Malzemeografi | Tüm malzeme türleri | Metaller, seramikler, polimerler, kompozitler |
Her uzmanlık alanı, farklı malzeme türleri için farklı yöntemler gerektirir, ancak temel kavram aynı kalır: normalde gözlemleyemediğimiz iç yapıları ortaya çıkaran numuneler oluşturmak.
Mühendislik uygulamalarında mikro yapı neden önemlidir?
Malzeme özellikleri büyük ölçüde mikro yapıya bağlıdır. Bir malzemenin fiziksel yapısı (kristal yapısı, tane boyutu ve safsızlık dağılımı) gerçek kullanımda performansını belirleyen önemli özellikleri doğrudan etkiler.
Aslında, mikro yapı çekme mukavemeti, uzama ve malzemelerin ısı veya elektrik iletme kabiliyeti gibi mekanik özellikler üzerinde derin bir etkiye sahiptir. Mukavemet, tokluk, süneklik, sertlik, korozyon direnci ve aşınma direnci gibi diğer önemli özellikler de mikro yapısal faktörlere bağlıdır.
Bu, makine mühendisleri için bilgi edinmek için mükemmel bir kaynaktır. Daha önce malzemeleri öncelikle mekanik özellikler ve mekanik davranışlar açısından değerlendiriyorlardı, ancak bu bakış açısı hızla değişmektedir. Günümüzün hesaplamalı mikromekanik bilimi, mühendislerin malzeme işlemenin hangi yönlerinin performansı artıran mikro yapıları etkilediğini belirlemelerine yardımcı olmaktadır.
Mikro yapısal analiz aşağıdaki önemli rolleri yerine getirir:
- Kalite kontrol: Üretim süreçlerinin spesifikasyonlara uygun olduğundan emin olmak
- Kusur azaltma: Yapısal kusurları belirlemek ve onarmak
- Süreç optimizasyonu: Üretim yöntemlerini iyileştirme
- Özellik tahmini: Mekanik özelliklerin mikro yapı ile nasıl ilişkili olduğunu yorumlama
- Mikro yapı-özellik ilişkisi, ileri imalatta merkez sahneye çıkmıştır. Sadece bir örnek vermek gerekirse, metallerin eklemeli imalatı derinlemesine mikro yapısal anlayış gerektirir ve bu da eğitim programlarının lisans eğitimindeki önemini yeniden gözden geçirmesine neden olmuştur.
En son teknoloji mikroskopi ve görüntüleme, bu küçük yapıları görselleştirme yöntemimizde devrim yaratmıştır. 1000 kata kadar büyütme yapabilen optik mikroskopi ve tek tek atomları görselleştirebilen sofistike elektron mikroskobu ile bu araçlar, malzeme bileşimi ve davranışı hakkında daha önce hiç olmadığı kadar fazla bilgi edinmemizi sağlar.
Metalografi, teori ve uygulama arasındaki boşluğu doldurmuştur. Metalografi, mühendislerin performansı tahmin etmesine, arızaların nedenlerini belirlemesine ve belirli endüstriyel uygulamalar için hassas özelliklere sahip malzemeler geliştirmesine yardımcı olur.
Metalografi Tekniklerinin Tarihsel Gelişimi
Metalografinin ortaya çıkışı, bilimsel ilerlemenin en büyüleyici hikayelerinden biridir. Metalografi, metal yapılarında görülebilenlerin sınırlarını zorlayarak, basit gözlemden sofistike dijital analize doğru evrimleşmiştir.
Henry Clifton Sorby ve ilk mikrograf (1864)
İngiliz bilim adamı Henry Clifton Sorby (1826-1908), modern metalografinin başlangıç noktasını belirlemiştir. Metal yapıları inceleme motivasyonu, gerçek ticari çıkarlarından kaynaklanıyordu. Sorby, İngiltere’nin Sheffield kentinde kesici aletler üreten bir dükkân miras almıştı, ancak mali zorluklar yaşıyordu. Aletleri sert ve dayanıklı kılan şeyin ne olduğu kimse tarafından bilinmiyordu. Sorby’nin jeoloji alanındaki geçmişi, önemli bir bağlantı kurmasını sağladı: Metaller de, kayalar gibi mikroskop altında sırlarını açığa çıkarabilirdi.
Sorby, 1863 yılında mikroskop altında incelemek için metal numuneleri parlatmayı başaran ilk kişiydi. Kırık kesici aletlerin kaya numuneleri gibi kristal desenler sergilediğini gözlemledi. O yıl günlüğüne şöyle yazdı: “Demirdeki Widmannstättischm yapısını keşfedin”. En büyük atılımı, Newcastle British Society konferansında mikroskop altında çeliğin altı farklı metalografik yapısını ortaya koyduğunda gerçekleşti. Bu, çeliğin asit sızıntısından sonra çoklu kristal yapıya sahip olduğunu doğruladı.
Dönüm noktası Eylül 1864’te geldi. Sorby, British Society’de çeliğin gerçek mikrograflarını sundu. Bu sunum, metalografiyi bir bilim dalı olarak temellendirdi. Kapsamlı çalışması, “farklı demir karışımlarını, demir ve karbonun, grafitin ve cürufun iki veya üç iyi karakterize edilmiş bileşiğini” tanımladı. Bu sonuçlar, metal mikro yapıları hakkında daha fazla bilgi edinmemizi sağladı.
Bu çalışmadan önce, kırık demiryolu raylarının mikroskopla analiz edilmesini önermek delilik olarak kabul edilirdi. “Akıl hastanesine gönderilecek bir adam” olarak görülürdünüz. Şimdi ise bu rutin bir uygulamadır.
Optik ve elektron mikroskobunun gelişimi
Sorby’nin öncü çalışması hemen kabul görmedi. Diğer çalışmalara yöneldi ve ancak 1882’de çeliğe geri döndü ve 1885’te kapsamlı sonuçlarını yayınladı. Bu zamana kadar, Chernoff (1868), Martens (1878) ve Osmond (1885) gibi bilim adamları, Sorby’nin önceki çalışmalarından habersiz olarak kendi metal yapı araştırmalarını başlatmışlardı.
Optik mikroskopi, malzemeleri, özellikle metal alaşımlarını incelemek için kullanılan başlıca yöntemdi. Araştırmacılar, katılaşma, faz dönüşümleri, tane yapıları ve kırılma analizi gibi metalurjinin birçok yönünü incelemek için bu basit yöntemi kullanmaya devam etmektedir. Bu mikroskoplar, çoğu pratik uygulama için yeterli olan 1000 kata kadar büyütme kapasitesine sahiptir.
Elektron mikroskobu, çok daha büyük büyütme oranları sağlayarak her şeyi kökten değiştirdi. Optik teknikler daha büyük resmi gösterir, ancak elektron mikroskopları numuneleri 500.000 kata kadar büyütür. Bu, metalurjik arıza analizi ve eğitimi için çok büyük bir yardımcıdır.
Yüksek çözünürlüklü görüntülemede modern gelişmeler
Bilgisayar teknolojisi ve otomatik makineler, metalografinin gelişimini büyük ölçüde hızlandırdı. DISA ve Struers gibi öncü şirketler, DISA Electropol ve Knuth-Rotor taşlama makinesi gibi ilk mekanik metalografi ekipmanlarını geliştirdi.
Metalograflar artık tamamen otomatik malzeme inceleme makineleri kullanmaktadır. Xmatic, dünyanın ilk tam otomatik taşlama ve parlatma çözümüdür. Bu gelişmeler, zaman alıcı manuel bir süreci hassas, tekrarlanabilir bir bilime dönüştürmüştür.
Metalografi, pratik mühendislik gereksinimleri, deneysel bilim ve yenilikçi düşünceyle gelişmiştir. Cyril Smith, metalografi tarihine ilişkin önemli makalesinde, hem teorik bilim adamlarının hem de pratik zanaatkarların bu disiplini etkilediğini belirtmiştir.
Günümüzde metalograflar, gereksinimlere ve malzemelere bağlı olarak numuneleri çıplak gözle mi yoksa mikroskop kullanarak mı inceleyeceklerine karar verebilirler. Bu çok yönlülük, metalografinin temel işlevini kaybetmeden, metallerin davranışını belirleyen gizli yapıları ortaya çıkarmak gibi, birçok endüstriye uygulanmasını sağlamıştır.
Adım Adım Metalografik Numune Hazırlama
Doğru mikro yapısal analiz, temel olarak doğru metalografik numune hazırlamayı gerektirir. Bu, hammaddeyi bir dizi adımda mikroskopla incelenebilir bir numuneye dönüştüren bir işlemdir.
Kesit alma ve kesme: Termal hasarı önleme
Metalografik hazırlamada en büyük zorluk, mikro yapısını değiştirmeden temsili bir numune elde etmektir. Muhtemelen hantal bileşenleri, analiz etmek istediğiniz bölgeyi ortaya çıkaran, yönetilebilir kesitler halinde dilimlemelisiniz. Aşırı miktarda ısı, malzemenin mikro yapısını öngörülemeyen şekillerde değiştirebileceğinden, bu süreçte ısı en önemli endişeniz haline gelir.
Islak aşındırıcı kesme, bu riski azaltmanın en hızlı yöntemidir. Bu süreç, kesilen yüzeyden genellikle 200 µm’den az olmak üzere çok az deformasyon üretir. Üç önemli nedenden dolayı iyi bir soğutucu sirkülasyonu gerekir:
- Isının mikro yapıyı değiştirmesini önler
- Aşındırılmış parçacıkları giderir
- Yüzey oksidasyonunu önleyen korozyon koruma maddeleri içerir
Magnezyum ve alaşımları gibi metaller özel dikkat gerektirir. Magnezyum tozu yanıcıdır, bu nedenle soğutucu kullanmalısınız. Sorun, saf magnezyumun suyla reaksiyona girmesidir. Bu nedenle, bazı uzmanlar kesme sıvısı yerine 1:3 oranında gliserol ve etanol karışımı kullanılmasını önerir.
Sıcak ve Soğuk Kalıplama
Kesit alma işleminden sonra, numune plastik bir kabın içine yerleştirilir. Bu, numuneyi sonraki işlemler için hazırlar ve kenarlarını ve yüzey detaylarını korur. Çeşitli faktörlere bağlı olarak soğuk ve sıcak montaj arasında karar vermeniz gerekecektir.
Sıcak montaj (sıkıştırma montajı) basınç ve ısı altında termoset reçine veya termoplastik kullanır. Bu yöntemin avantajları açıktır:
- Kenarları daha iyi koruyan daha sert montajlar sağlar
- Eşit boyutlu montajlar oluşturur
- Manuel parlatmayı kolaylaştırır
- Otomatik makinelerle iyi çalışır
Dezavantajı, sıcak montajın numuneleri 100-300 bar basınçta 50-200 °C arasında ısıya maruz bırakmasıdır. Bu koşullar, ısıya veya basınca duyarlı malzemeler için uygun değildir.
Soğuk kalıplama, basınç veya harici ısı gerektirmez, bu da onu hassas numuneler için ideal hale getirir. Akrilik reçineler, ucuz olmaları ve hızlı kürlenmeleri nedeniyle soğuk montaj sistemlerinde tercih edilir, ancak büzüşebilirler. Epoksi sistemleri daha pahalıdır, ancak daha iyi yapışır ve neredeyse hiç büzüşmezler; bu da çatlakları veya gözenekleri olan numuneler için idealdir.
Montajlı numuneler, montajlı olmayan numunelere göre kenarlarını daha iyi korur. Sıcak sıkıştırma montajları, döküm sistemlerine göre kenar koruması açısından daha iyidir. Mükemmel kenar koruması için yüzeyin elektrolitik veya elektrolizsiz nikel kaplamasını deneyebilirsiniz.
Zımparalama ve Parlatma: Ayna parlaklığı elde etme
Numuneler, montajdan sonra dikkatlice zımparalama ve parlatma işlemlerinden geçirilir. Yüzeyi düzleştirecek ve kesit etkilerini hızla ortadan kaldıracak en kaba kum boyutuyla taşlamaya başlayın. Aşındırıcı tekerlek kesimli yüzeyler genellikle 180-240 kum gerektirirken, daha kaba kesimler 120-80 kum gerektirebilir.
Her bir zımparalama işlemi, bir öncekinden biraz daha ince aşındırıcılar kullanmalıdır. Sırasıyla 240, 320, 400 ve 600 kum numaralı silikon karbür kağıtları kullanabilirsiniz. Aşamalar arasında çok iyi temizleyin; tek bir büyük aşındırıcı taneciği bile özenle hazırladığınız numuneyi mahvedebilir.
Parlatma, zımparalanmış bir yüzeyi, uygun mikro yapısal inceleme için ihtiyaç duyduğunuz ideal, deformasyonsuz bir ayna parlaklığına dönüştürür. Bu, birkaç aşamada gerçekleşir:
- Düşük tüylü bezler üzerinde 6 veya 3 µm elmas aşındırıcılarla başlayın
- Orta tüylü kumaş üzerinde 1 µm elmas ile devam edin.
- En üst düzey parlaklık için mikron altı aşındırıcılarla bitirin.
İşlem sırasında sabit ve eşit basınç uygulayın. Aşırı ısınmayı önlemek için aşırı yağlayıcı uygulamayın. MasterPolish, neredeyse hiç su içermeyen bir son aşındırıcıdır ve magnezyum alaşımları gibi zor malzemeler için mükemmeldir. İşlemi bitirdiğinizde, yüzey reaksiyonlarını önlemek için numunelerinizi su yerine etanol ile temizleyin.
Metalografide Aşındırma: Teknikler ve Reaktifler
Aşındırma, metalografik numune hazırlamanın son kritik aşamasıdır. Seçici kimyasal veya fiziksel işlemler kullanarak cilalanmış numunenin mikro yapısını görünür hale getirir. Bu önemli işlem olmadan, numunenin iç yapısı hakkında mükemmel cilalama yapılmış olsa bile fazla bir şey gözlemleyemezsiniz.
Kimyasal aşındırma: Nital, Kroll ve Keller reaktifleri
Kimyasal aşındırma, kontrollü korozyon yoluyla belirli mikro yapısal bileşenleri seçici olarak saldırır. Bu prosedür, cilalı durumda gözlemleyemeyeceğiniz tane sınırlarını, fazları ve diğer yapısal ayrıntıları ortaya çıkarır. Kimyasal aşındırmanın başarısı, ilgili malzeme sistemi için uygun reaktifin seçilmesine bağlıdır.
Nitrik asit ve etanolün (genellikle %5) birleşimi olan Nital, aşağıdakileri ortaya çıkarmada mükemmeldir:
- Çeliklerdeki ferrit tane sınırları ve bileşenleri
- Demirli alaşımlardaki kaynak yapıları
- Döküm malzemelerdeki ayrışma bölgeleri
Kroll reaktifi (2 ml HF, 4 ml HNO₃ ve 94 ml H₂O) ve Keller reaktifi (1 ml HF, 2,5 ml HNO₃, 0,5 ml HCl ve 95 ml H₂O) titanyum ve alüminyum alaşımları için en iyi sonuçları verir. Bu iki reaktif, oda sıcaklığında yaklaşık 20 saniye boyunca kullanıldığında faz yapılarını net bir şekilde ortaya çıkarır.
Bu reaktifler, alaşım bileşimine bağlı olarak farklı şekilde reaksiyon gösterir. Sadece bir örnek vermek gerekirse, 3D baskılı Ti-6Al-4V, üretildiği haliyle hem Kroll hem de Keller reaktiflerine dirençlidir. 90 saniyeye kadar uzayan aşındırma süreleri, görselleştirmeyi iyileştirmeden sadece aşırı çukurlaşma oluşturur.
Diğer yaygın aşındırıcılar şunlardır:
Aşındırıcı Bileşimi Uygulama Koşulları
Murakami K₃Fe(CN)₈ + NaOH/KOH + H₂O Paslanmaz çelikler, tungsten alaşımları Oda sıcaklığında veya sıcak, 60 saniye
Kalling #1 Tescilli Martensitik paslanmaz çelikler Oda sıcaklığında
Kalling #2 Tescilli Paslanmaz çelikler (hızlı ferrit aşındırma) Oda sıcaklığında
Elektrolitik aşındırma: Kurulum ve güvenlik
Elektrolitik aşındırma, numunenin yüzeyinde belirli redoks reaksiyonları oluşturan harici voltaj kullanır. Daldırma veya silme gibi kimyasal tekniklere kıyasla, değişken voltaj ve akım sayesinde daha iyi kontrol ve tekrarlanabilirlik sağlar.
Prosedür için gerekenler:
- İletken bir numune (pratik olarak metallerle sınırlıdır)
- Uygun elektrolit (genellikle asitler veya bazlar)
- Gerilim/akım düzenlemeli güç kaynağı
- Eşit aşındırma için doğru hücre geometrisi
Elektrolitik konfigürasyonların çoğu, numuneyi anot ve yardımcı katot olarak kullanan iki elektrotlu tiplerdir. Bununla birlikte, üç elektrotlu düzenlemeler (anot, katot ve referans) akım ve gerilimi ayrı ayrı kontrol etmenizi sağlar.
Elektrolitik teknikler, kimyasal yöntemlere kıyasla malzemeyi daha hızlı çıkarır. Bu da onları hem aşındırma hem de parlatma için ideal hale getirir. Gerçek mikro yapıyı ortaya çıkaran deformasyonsuz yüzeyler elde edebilirsiniz.
Seramik için termal ve plazma aşındırma
Seramik malzemelerin yüksek kimyasal direnci, alternatif aşındırma yöntemleri gerektirir. Termal aşındırma, parlatılmış numunelerin sinterleme sıcaklığının altında ısıtılmasını içerir ve seramik mikro yapıları ortaya çıkarmak için en hızlı yöntemdir.
Alümina (Al₂O₃) termal aşındırma genellikle sinterleme sıcaklığının 50-200°C altında 15-30 dakika boyunca gerçekleştirilir. Bu prosedür, mikroskobik gözlem için kontrast sağlayan tane sınırı oluklanmasıyla yüzey kabartması oluşturur. Mevcut bulgular, 900°C aralığındaki daha düşük sıcaklıkların uzun süreler (saat) boyunca korunabildiğini ve tane boyutu veya yoğunluğunu değiştirmeden mikro yapıyı ortaya çıkardığını göstermektedir.
Plazma aşındırma, 1960’ların sonlarında mikroelektronik üretiminden başka bir güçlü teknik haline gelmiştir. Bu teknikte, radyo frekansı ile uyarılan elektrik deşarjı, düşük basınçta (0,001 ila 2 torr) özel gazlardan kimyasal olarak reaktif parçacıklar üretmek için kullanılır.
%4 O₂ içeren CF₄, silikon bazlı seramikler için özellikle etkilidir. Bu işlem, silikon karbür whisker (SiCw)/silikon nitrür (Si₃N₄) kompozitlerinde Si₃N₄ tanelerine öncelikli olarak saldırarak SiCw ve cam fazlarını kabartma olarak bırakır. Bu işlemde hoşuma giden şey, Si₃N₄ üzerine ince bir karbon tabakası biriktirerek bileşenlerin geri saçılan elektron görüntüleme kullanılarak kolayca ayırt edilebilmesini sağlamasıdır.
Metallografik Analiz için Mikroskopi Yöntemleri
Aşındırma ve numune hazırlama, mikroskobik analiz sırasında metallografik numunelerdeki gizli mikro yapısal ayrıntıları ortaya çıkarır. Çeşitli mikroskopi yöntemleri, belirli analiz sorunları için en uygun yöntemlerdir.
Parlak alan ve karanlık alan mikroskobu
Parlak alan aydınlatması, metallografik incelemede hala en yaygın yöntemdir. Işık, kaynaktan objektif mercekten geçer, numunenin yüzeyinden yansır ve objektiften geri dönerek göz merceğine veya kameraya ulaşır. Düz yüzeyler bu tür görüntülerde parlak görünürken, çatlaklar, gözenekler ve tane sınırları gibi özellikler arka plana göre daha koyu görünür.
Karanlık alan mikroskobu çok farklı görüntüler üretir. Işık, yüksek geliş açılarında objektifin dış boş halkasından geçer. Objektif sadece yüzey özellikleri tarafından saçılan ışığı toplar, böylece düz yüzeyler karanlık, düz olmayan özellikler ise parlak görünür. Bu yöntem özellikle aşağıdakileri ortaya çıkarmada etkilidir:
- Yüzey kusurları ve süreksizlikler
- İnce çizikler ve parlatma izleri
- Bazı malzemelerdeki tane sınırları
Karanlık alan mikroskobu, nesne kenarlarının etrafındaki ışığı saptırarak metallerdeki küçük kraterlerin ve derinliklerin görünürlüğünü kolaylaştırır. Bu, ayrıntıları kaybetmeden parlamayı ortadan kaldırır.
