Metalografi Cihazları
Metalografik ekipman, mikro yapısal değerlendirmelerin doğruluğunu ve güvenilirliğini belirleyen, her türlü malzeme analiz laboratuvarının temelini oluşturur. Laboratuvarınız için doğru araçları seçmek, gelecekteki analiz ihtiyaçlarını göz önünde bulundurarak performans gereksinimleri ile bütçe kısıtlamaları arasında denge kurmayı gerektirir. Uygun şekilde donatılmış metalografi laboratuvarları, araştırmacıların ve kalite kontrol uzmanlarının, aksi takdirde gizli kalacak olan kritik malzeme özelliklerini ortaya çıkarmalarını sağlar.
Ayrıca, hassas kesme ve kalıplama aşamalarından zımparalama, parlatma ve mikroskobik analize kadar metalografik sürecin her aşamasında özel ekipman ve teknikler gereklidir. Çeşitli parçaların bu şekilde entegrasyonu, araştırma sonuçları ile üretimin kalitesi ve miktarı arasında doğrudan bir korelasyon olan bir iş akışına yol açar. Bu nedenle, çağdaş laboratuvarlardaki teknoloji uzmanları, manuel ve bilgisayarlı yöntemler arasında denge kurmak zorundadır ve veri toplama ve analizi için dijital araçlarla entegrasyon hayati önem kazanır.
Bu kılavuz, tüm metalografik ekipmanların hayati bileşenlerini ve seçim kriterlerini ele almaktadır. Sektör uzmanları, kendi analiz spesifikasyonlarınıza uygun bir laboratuvar kurma veya yükseltme konusunda size tavsiyelerde bulunacaktır.
Numune Hazırlama için Hassas Kesme Ekipmanı
Kesim, metalografik numune hazırlamanın ilk önemli adımıdır. Bu ön kesimin kalitesi, sonraki hazırlık adımlarını doğrudan etkiler, bu nedenle analiz kalitesi, analizin doğruluğunu etkiler. Kesit alma, mikro yapısal bütünlüğü korumak, ancak pürüzsüz, deformasyonsuz bir yüzey elde etmek için ana parçadan eşdeğer bir numune alınmasıdır.
Manuel ve Otomatik Abrasiv Kesiciler
Manuel ve otomatik kesme sistemleri, numunelerin kalitesini ve laboratuvar verimliliğini büyük ölçüde etkilemiştir. Manuel abrasiv kesiciler elle kullanılır ve tutarlı basınç için tekerlek besleme tasarımının operatör tarafından kontrol edilmesini sağlar. Bu tür sistemler, genellikle yılda minimum sayıda test yapan küçük laboratuvarlar için daha ekonomiktir.
Buna karşılık, otomatik metalografik kesme makineleri, operatörün yeterlilik düzeyinden bağımsız olarak tutarlı, tekrarlanabilir sonuçlar sağlamak için ayarlanabilir parametrelere sahiptir. Bu tekdüzelik, özellikle kırılgan, kompozit laminasyonlu veya hassas kesitli numunelerde arzu edilir. Kesme süresi boyunca önceden programlanmış besleme hızlarını koruyan otomatik aletler, numuneler arasında malzemenin sertliği veya şekli farklılık gösterdiğinden çok önemli olan farklı dirençleri telafi eder.
| Özellik | Manuel Kesiciler | Otomatik Kesiciler |
|---|---|---|
| Besleme hızı tutarlılığı | Değişken (operatöre bağlı) | Hassas (programlanabilir) |
| Kırılgan malzemelere uygunluk | Zayıf | Mükemmel |
| Tekrarlanabilirlik | Sınırlı | Yüksek |
| İlk yatırım maliyeti | Düşük | Yüksek |
| Zor malzemelerde numune kalitesi | Tutarsız | Tutarlı |
Hassas Malzemeler için Elmas Dilimleme Testere
Küçük, kırılgan veya çok sert malzemeleri keserken, elmas dilimleme testereleri mükemmeldir. Bunlar, ince, metal bağlı elmas bıçakların kesimi daha da hassas hale getirdiği, daha az malzeme kaybına neden olduğu ve deformasyonu önlediği, hassas ayarlanmış aletlerdir. En son tasarımlı hassas dilimleme testereleri, sofistike dijital kontroller sayesinde daha hassas (ve daha doğru) kesme özellikleri sunar.
Örneğin, bazı tipler dokunmatik ekran arayüzü, 2 mikron hassasiyetinde mikrometre beslemesi sağlar ve 1500 gramda kesim yapabilir. Elmas tel testereler, geleneksel testerelerle aynı şekilde kullanılır ve mekanizması daha az zarar vericidir, ayrıca ince bir tabakaya sahip hassas kristaller ve alt tabakalar için daha uygun bir şekle sahiptir.
Kesme Hızı ve Besleme Hızı ile İlgili Hususlar
Besleme hızı, yani kesme tekerleğinin numune içinden geçme hızı, kesme kalitesine katkıda bulunan en önemli parametre olmaya devam etmektedir. İyi bir besleme hızı yönetimi, aşağıdakiler dahil olmak üzere birçok fayda sağlar:
Sabit basınç uygulayarak kırılgan malzemelerde mikro çatlakların oluşmasını teşvik eder. Kesme verimliliği ile ısı oluşumunu dengeleyerek termal hasarı sınırlar. Malzemeye özel kesme yöntemleri sayesinde sarf malzemelerinin ömrünü uzatır.
Kesme sırasında numuneye zarar vermemek için abrasiv tekerlek ile numune arasındaki temas alanı sabit olmalıdır. Bu hedefe ulaşmak için farklı kesme teknikleri mevcuttur. Kesme kesimi (bıçağın numuneyi doğrusal olarak kesmesi), küçük numuneler için etkilidir. Ancak parça boyutları büyüdükçe, alternatif işlemler gerekir 2. Darbe kesimi, kesme kesimine döngüler ekler ve bu da bıçağın üzerindeki aşındırıcı malzemeyi zımparalayarak (yani keskinleştirerek) kesme alanına yağlayıcının ulaşmasını sağlar. Bu prosedür herhangi bir deformasyon veya ısı hasarını önler, ancak tekerleğin daha hızlı aşınmasına neden olur. Daha büyük numuneler için, düz kesim – numune kesimine sığ bir doğrusal artış – bıçak ve numune arasındaki temas alanını azaltarak kaliteyi korur.
Kesici aletler için, satın alırken sadece ilk adımı değil, ekipman kararının tüm sürecin hazırlık aşamalarının her birini nasıl etkilediğini de göz önünde bulundurun. Uygun kesit çözümü, hazırlık süresini kısaltır ve analizin doğruluğunu artırır 3.
Numune doğruluğu için kalıplama ayarlama sistemi
Numune kalıplama, metalografik hazırlığın ardından gelen kritik adımdır ve numunelerin hassas hatlarını korumak ve tüm işlemler tamamlandıktan sonra numuneleri zımparalama ve parlatma sırasında çalışmayı kolaylaştırmak için standart bir şekil oluşturur. Doğru kalıplama aletlerinin seçimi, numune bütünlüğü ve dolayısıyla analizin doğruluğu üzerinde doğrudan etkiye sahiptir.
Sıkıştırma Kalıplama Presleri
Hidrolik ve Pnömatik
Sıkıştırma kalıplama (sıcak kalıplama) kullanılarak numuneler ısı (150-180 °C) ve basınç (250-300 psi/17-21 bar) altında termoset veya termoplastik reçinelerle kaplanır. 7. Modern laboratuvarlarda kullanılan bazı pres türleri şunlardır:
Manuel hidrolik presler, operatör tarafından kontrol edilen ısıtma, soğutma ve basınç seviyelerini mümkün kılar ve bu da küçük laboratuvarlar için maliyet açısından etkilidir. Yarı otomatik presler, manuel yükleme/boşaltma ile farklı ısı ve basınç seviyelerinde birden fazla programlanabilir döngü sunar. Tam otomatik presler genellikle verimlilik için programlı kalıplama döngüleri ve otomatik soğutma sistemlerine sahiptir. Kalıplama döngüsü dört aşamadan oluşur: ısıtma (reçinenin erime sıcaklığı), sıkıştırma (reçine numunenin etrafında akar), kürleme (reçine polimerizasyonu) ve soğutma (betonu deforme etmemek için basıncın korunması gerekir). En önemlisi, numunenin basınç altında oda sıcaklığına soğutulması için çok pratik ve ekonomik bir seçenektir ve optimum düzlem paralelliği ve yuvarlaklık sağlar.
Vickers Sertlik Testi (Ölçüm) Yöntemi Nedir? | Yöntem, Uygulamalar ve Avantajlar
Vakum ve basınç sistemleri
Dökülebilir kalıplama sistemleri
Bu durumda soğuk kalıplama sistemleri, dış ısı veya yüksek basınç (<5 bar) olmayan bir ortamda çalışabilir, bu da onları elektronik montajlar, basınca duyarlı parçalar veya birden fazla kalıba sahip malzemeler gibi ısıya duyarlı malzemeler için mükemmel hale getirir. Numuneyi kalıba yerleştirmeyi, sıvı reçine bileşiklerini kalıba dökmeyi ve vakumda kürlemeden sonra reçinenin oda sıcaklığında kürlenmesini içerir.
Vakum emdirme, özellikle gözenekli malzemeler için soğuk kalıp kalitesini büyük ölçüde artırır. Bu sistemler:
Numunelerdeki ve sıvı gömme malzemesindeki hapsolmuş havayı temizler. Açıklıkları kapatır, çatlakları kırar ve delikleri reçine ile küçültür. Numune ile kalıp arasındaki boşlukları ortadan kaldırır.
Modern vakum sistemleri, programlanabilir döngüler, otomatik vakum kontrolü ve birden fazla numune için geniş odacıklara sahiptir. Bazı gelişmiş üniteler, derinlemesine hapsolmuş havayı serbest bırakmak için vakum ve atmosferik basıncı dönüşümlü olarak uygulayan vakum döngüsü özellikleri sunar.
Reçine Türü Kürleşme Süresi Büzülme Kenar Tutma En İyi Uygulamalar
Epoksi (soğuk) 8-24 saat En düşük (0,5-1%) Mükemmel Gözenekli numuneler, kenar koruması
Akrilik (soğuk) 20-40 dakika Daha yüksek (7%’ye kadar) İyi Hızlı sonuçlar, standart numuneler
Fenolik (sıcak) 5-7 dakika Orta İyi Genel metalografi
Epoksi (sıcak) Değişken Düşük Üstün İnce detaylar, kırılgan malzemeler
Soğuk kalıplama sistemlerinde optimum kenar tutma için:
- Kirletici maddeleri temizlemek için numuneleri iyice temizleyin
- Yapışmayı önlemek için kalıplara ayırıcı madde uygulayın
- Düşük viskoziteli, düşük büzülme oranına sahip reçineler seçin
- Kabarcıkları ortadan kaldırmak için basınçlı kürlemeyi düşünün
Buna bağlı olarak, sıcak kalıplama teknikleri genellikle reçine ve numune arasındaki kimyasal bağlanma ile birleştirilen, sonraki hazırlık aşamasında kenarları koruyan sertlik açısından uygun dolgu maddeleri sayesinde üstün kenar tutma sağlar. Sonuç olarak, kalıplama sistemleri arasındaki seçim numune özelliklerine, analiz hedeflerine ve laboratuvar verimlilik gereksinimlerine bağlıdır.
Yüzey Hazırlama: Zımparalama ve Parlatma Makineleri
Zımparalama ve parlatma, metalografik hazırlığın en zaman alıcı adımlarıdır, ancak malzemelerin gerçek mikro yapısını ortaya çıkarmak için çok önemli adımlardır. Bu çok adımlı protokol, bozulmayı kademeli olarak ortadan kaldırır ve numunenin gerçek özelliklerine uygun yüzeyler oluşturur.

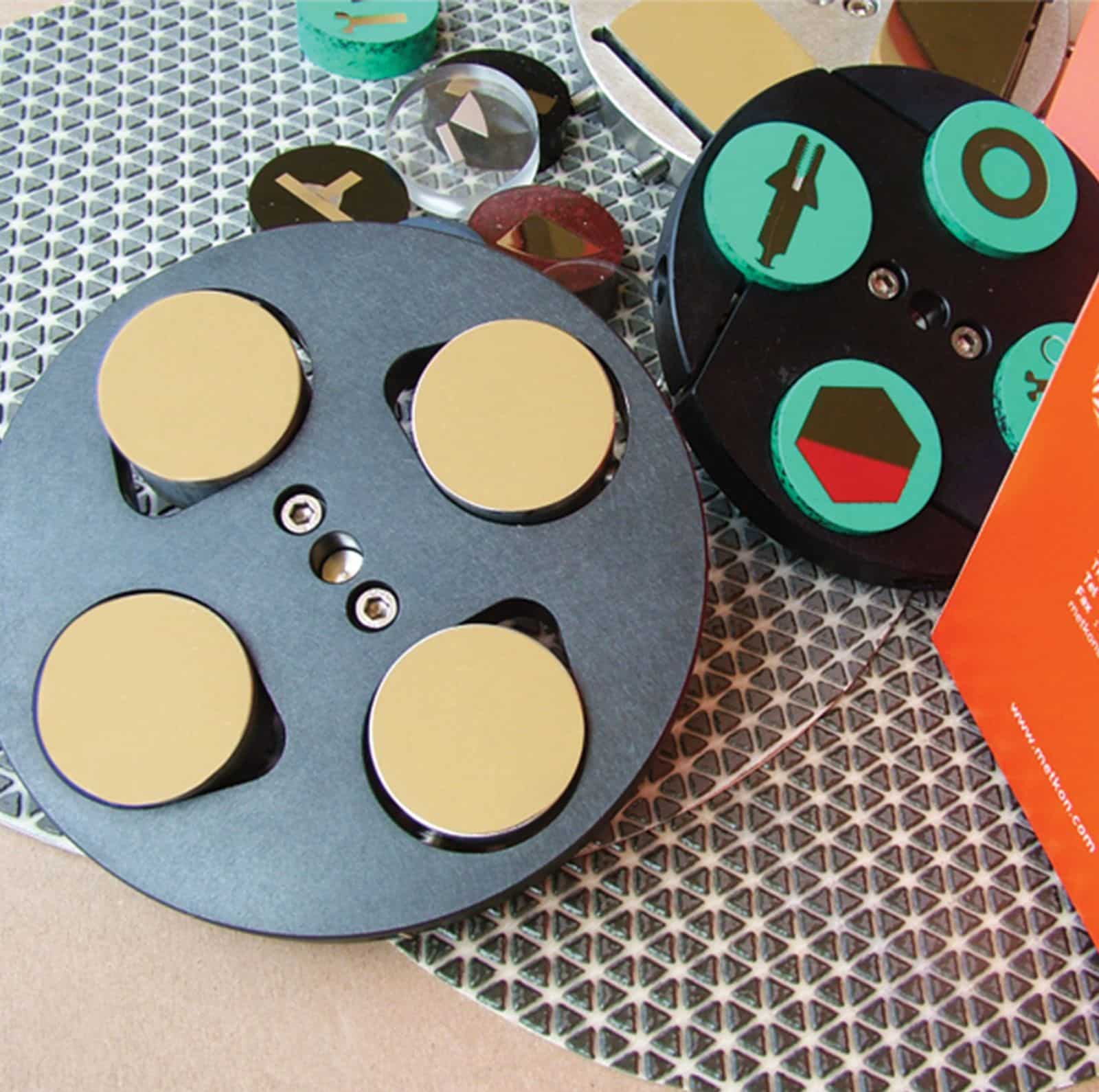

Yarı Otomatik ve Manuel Zımparalama/Parlatma Makineleri
Hem manuel hem de otomatik zımparalama/cilalama sistemleri dikkatle seçilmelidir ve bu karar, metalografik laboratuvarların güvenilirliği ve malzeme dönüş oranları üzerinde güçlü bir etkiye sahiptir. Teknisyenler, küçük veya kırılgan numuneler için manuel yöntemleri de kullanabilir, ancak bu, yalnızca yüksek beceriye sahip operatörler tarafından yapılabilir. Bu yöntemler, tekli numuneleri işlemek için ekonomiktir, ancak kullanıcılar arasında tekrarlanabilirlik açısından yetersizdir.
Öte yandan, yarı otomatik sistemlerin birçok avantajı vardır:
- Daha yüksek verim için birçok numuneyi aynı anda işleyin.
- Operatörleri diğer iş yükleri için serbest bırakın.
- Tutarlı numune kalitesini doğrulayın.
- Daha düz yüzeyler ve daha iyi kenar koruması elde edin.
- Daha az sarf malzemesi kullanın.
Otomatik sistemlerde en iyi sonuçlar için, çalışma hızları zımparalama için 300 RPM ve cilalama için 150 RPM civarındadır. Dönüş yönü çok önemlidir — ters dönüş, malzemeyi daha hızlı çıkarır, ancak daha fazla deformasyona neden olur.
Titreşimli Parlatıcılar
Mevcut parlatma işleminden sonra, titreşimli parlatıcılar kontrollü yatay titreşimlerle olağanüstü yüzey kalitesi sağlar. Bu özel amaçlı cihazlar, dakikada 7200 döngüye kadar çalışarak düz, deformasyonsuz yüzeyler üretir.
Modern titreşimli parlatıcıların özellikleri:
- Hassas titreşim kontrolü için PZT motorlar (0–220 Hz).
- Değiştirilebilir parlatma kaseleri (9 inç ve 12 inç).
- Sızdırmaz iki parçalı hazne tasarımları.
- Numune lekelenmesini en aza indiren yeni darbe modları.
Kontrollü Malzeme Giderme Sistemleri
Metallografik parlatma teknolojisinin amacı, malzemelerin kontrollü bir şekilde giderilmesini sağlamaktır. Gelişmiş cihazlar, entegre devreler gibi numuneler için çok önemli olan mikrometre düzeyinde hassasiyet sağlar.
Son teknoloji kontrollü giderme parlatıcıları şunları içerir:
- Mikrometre ile ayarlanabilir eğim ve yuvarlanma kontrolleri.
- Tekerlek hızları: 0–350 RPM; Kafa hızları: 0–150 RPM.
- 0,2 μm çözünürlükte gerçek zamanlı kaldırma izleme.
- Hassas parametre kontrolü için dokunmatik ekran arayüzleri.
Yumuşak malzemeler genellikle daha fazla yağlayıcı, ancak daha az aşındırıcı gerektirirken, sert malzemeler daha az yağlayıcı, ancak daha fazla aşındırıcı gerektirir. En iyi nem yönetimi — ıslak değil nemli bezler — aşındırıcıları çıkarmadan malzemeyi sıyırmaya yardımcı olur.
Mikroskop ile Yapı Analizi
Mikroskopi metalografik hazırlığın son adımıdır ve numunelerin mikro yapısal özelliklerini ortaya çıkarır. Büyütme ve analiz yazılımının seçimi, test kalitesini ve kapsamını belirler.
Ters ve Düz Metalurjik Mikroskoplar
Aradaki fark optik konfigürasyondadır
Düz mikroskopların objektifleri sahnenin üstündedir; ters mikroskopların objektifleri ise sahnenin altındadır.
Ters Mikroskopların Avantajları:
- 30 kg’a kadar büyük numuneleri işleyebilir.
- Daha hızlı numune hareketi ve odak ayarı.
- Numuneye zarar verme riski daha azdır.
Dik Mikroskopların Avantajları:
- Plastik, kauçuk ve yarı iletkenler için uygundur.
- Hem geçirgen hem de yansıtıcı ışık gözlemini destekler.
Ters modeller, ısıl işlem ve büyük parçaların dökümü gibi endüstriyel ortamlarda yaygın olarak kullanılır.
Stereo Mikroskoplarla Makro İnceleme
Stereo mikroskoplar, düşük büyütme ve 3D görselleştirme sunar ve kırıklar, kaynaklar ve yüzey özelliklerini incelemek için idealdir.
Günümüz stereo mikroskopları şunları içerir:
- Sürekli ayar ile 0,7×–4,5× zoom aralığı.
- Eşzamanlı görüntüleme ve görüntüleme için trinoküler kafalar.
- Kantitatif analiz için yerleşik ölçüm fonksiyonları.
Görüntü Analiz Yazılımı
Yeni görüntü analiz yazılımı, mikroskobu gözlemden kantifikasyona dönüştürür. Mikroskoplar ve kameralarla kolayca entegre olur.
Temel özellikleri şunlardır:
- Otomatik tane boyutu ölçümü
- Bileşen yüzdesinin belirlenmesi için faz analizi.
- Kapsama derecelendirme ve sınıflandırma sistemleri.
- Microsoft Word / Excel ile bağlantılı özelleştirilebilir raporlama.
Metkon, uluslararası yönergelere uygun olarak kalibrasyon, veritabanı yönetimi ve standartlaştırılmış raporlama sağlar. Mikroskopi ve yazılımın doğru entegrasyonu, kalite kontrol, arıza analizi ve araştırma uygulamaları için hem kalitatif hem de kantitatif değerlendirme sağlar.
Malzeme Karakterizasyonu için Sertlik Test Cihazları
Sertlik testi, malzemenin deformasyona karşı direncini ölçer ve performans değerlendirmesi, kalite kontrolü ve aşınma tahmini için çok önemlidir.
Mikro Sertlik Test Cihazları: Vickers & Knoop
Bu yöntemler, lokalize sertliği ölçmek için elmas indenterler kullanır.
- Vickers: kare tabanlı piramit indenter; her iki köşegen ölçülür.
- Knoop: uzatılmış rombohedral indenter (~7× daha uzun); Vickers’ın yarısı kadar derinliğe nüfuz eder. İnce tabakalar (ör. alüminyum folyo) ve seramik ve cam gibi kırılgan malzemeler için idealdir.
- Optimum büyütme, köşegen uzunluğunun ≤%2 kenar çözünürlüğünü sağlar.
Yüksek Hacimli Sertlik Testi: Rockwell ve Brinell
- Rockwell: öncelikle 10 kgf yük uygular, ardından 60–150 kgf yük uygular. Doğrudan sertlik okumaları, yüksek verimli üretim için idealdir.
- Brinell: iri taneli malzemeler (dökme demir, alüminyum alaşımları) için büyük indenterler kullanır. Girinti çapı, düzgün olmayan yapılar üzerinde ortalama sertlik verir.
- Her iki yöntemi de kullanan çift işlevli test cihazları, çeşitli malzemeler için oldukça verimlidir.
Otomatik Yük Uygulama ve Veri Yönetimi
Modern sertlik test cihazları otomatiktir ve 10 saniyelik bekleme süreleriyle saatte 150 girinti gerçekleştirebilir.
Metkon gibi otomasyon yazılımları şunları sunar:
- Numune ve kenar algılama için veri madenciliği.
- Kasa derinliği ve istatistiksel analiz.
- Kaynak ve geometrik ölçüm fonksiyonları.
- Standart dosya dışa aktarma (CSV, XLS, vb.).
- Programlanabilir parametreler (kuvvet, bekleme süresi, desen).
- Gözetimsiz çoklu numune testi için motorlu XY aşamaları.
Doğru metalografik ekipman seçimi, teşhis sonuçlarını ve laboratuvar verimliliğini önemli ölçüde etkiler. Hassas kesim ilk adımdır, bunu numuneleri sabitleyen ve standartlaştıran kalıplama sistemleri izler. Zımparalama ve parlatma yüzey kalitesini belirlerken, mikroskopi yapısal ayrıntıları ortaya çıkarır. Sertlik testi, görsel analizi nicel verilerle tamamlar.
Manuel sistemler küçük laboratuvarlar için uygun maliyetli olabilirken, otomatik sistemler yüksek verimli ortamlarda tutarlılık sağlar. Ekipman seçimi, malzeme türleri, numune boyutu ve analiz hassasiyeti ile uyumlu olmalıdır.
Uygun ekipman seçimi, bakımı ve entegrasyonu ile laboratuvarlar, malzeme özelliklerini güvenle ortaya çıkarabilir, üretim süreçlerini iyileştirebilir ve güvenilir arıza analizleri gerçekleştirebilir — mikroskobik bilgileri makroskobik anlayışa dönüştürebilir.
