ELEKTRONİK ENDÜSTRİSİ
METKON'UN ELEKTRONİK VE YARI İLETKEN NUMUNE HAZIRLAMA ÇÖZÜMLERİ
Elektronik ve yarı iletken endüstrisi, sürekli gelişen ve küçülen bileşenlerle karakterize edilir. Bu durum, numune hazırlama proseslerinde yüksek hassasiyet ve doğruluk gerektirir. Metkon, elektronik ve yarı iletken numunelerin kesilmesi, taşlanması ve parlatılması için özel olarak tasarlanmış bir dizi çözüm sunar.
HASSAS KESİM VE ZIMPARALAMA

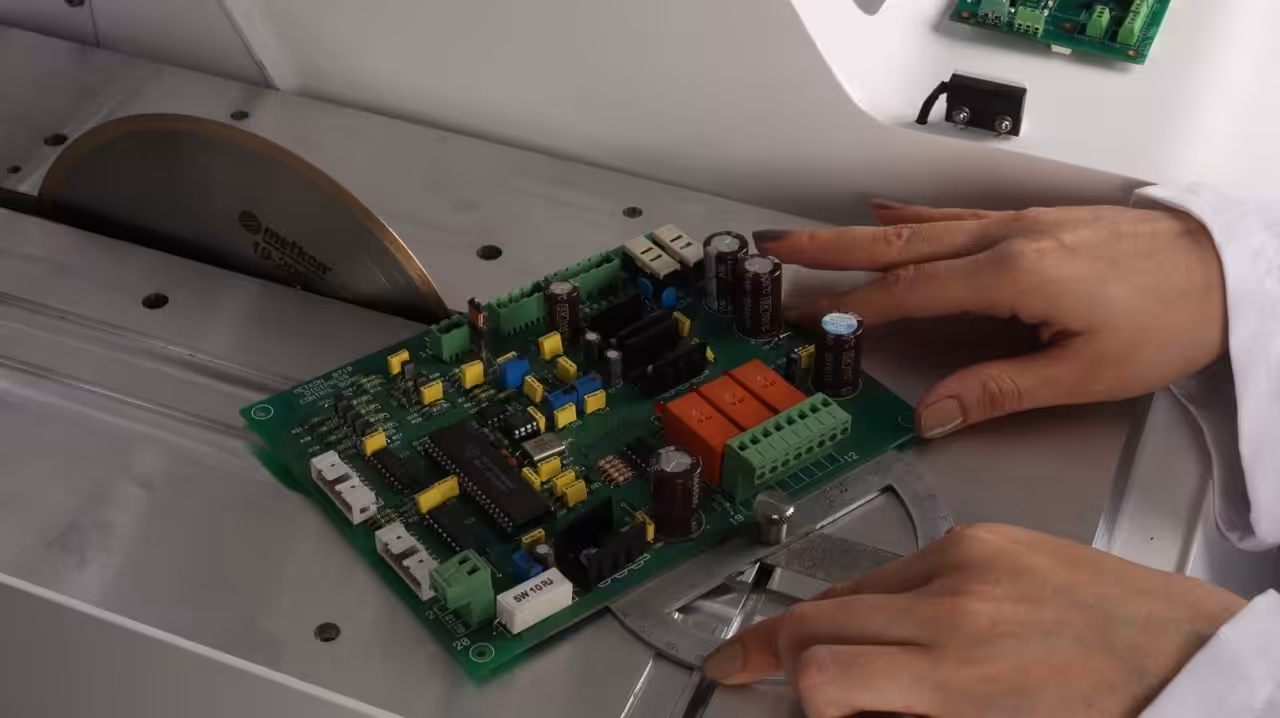

Metkon’un MICRACUT serisi hassas kesim cihazları, farklı boyut ve malzemelerdeki numunelerin deformasyona uğramadan kesilmesini sağlar. Özellikle çok katmanlı numuneler için “Hibrit Kesme” özelliği, farklı bölgelerdeki kesme parametrelerinin aynı kesme işlemi sırasında ayarlanmasına olanak tanır. MICRADEPTH ve MICRADEPTH-A cihazları mikron boyutunda malzeme kaldırma ve açılı taşlama işlemleri için kullanılır. Bu cihazlar numunelerin incelenecek alanlarının hassas bir şekilde ortaya çıkarılmasını sağlar.
MÜKEMMEL PARLATMA VE MİKROSKOBİK İNCELEME
Kesme ve taşlama işlemlerinden sonra numunelerin yüzeylerinin mikroskobik inceleme için pürüzsüz hale getirilmesi gerekir. Metkon’un FORCIPOL ve ACCURA serisi taşlama ve parlatma cihazları, numunelerin yüzeylerinin istenen pürüzsüzlüğe ulaşmasını sağlar. Manuel veya otomatik olarak kullanılabilen bu cihazlar, farklı numune tipleri için uygun aşındırıcı ve parlatma malzemeleri ile kullanılabilmektedir. Parlatma işleminden sonra numuneler mikroskop altında incelenerek yapısal özellikleri ve kusurları tespit edilir.
Metkon’un elektronik ve yarı iletken numune hazırlama çözümleri, sektördeki en yüksek standartları karşılamakta ve kullanıcılara güvenilir ve doğru sonuçlar sağlamaktadır. Şirket, müşterilerinin ihtiyaçlarını karşılayacak yeni ve geliştirilmiş çözümler sunmak için sürekli Ar-Ge çalışmaları yürütmektedir.
ELEKTRONİK ENDÜSTRİSİ İÇİN KILAVUZUNUZU ALIN
Kapsamlı broşürümüz ile Elektronik Endüstrisi hakkında bilmeniz gereken her şeyi keşfedin.
